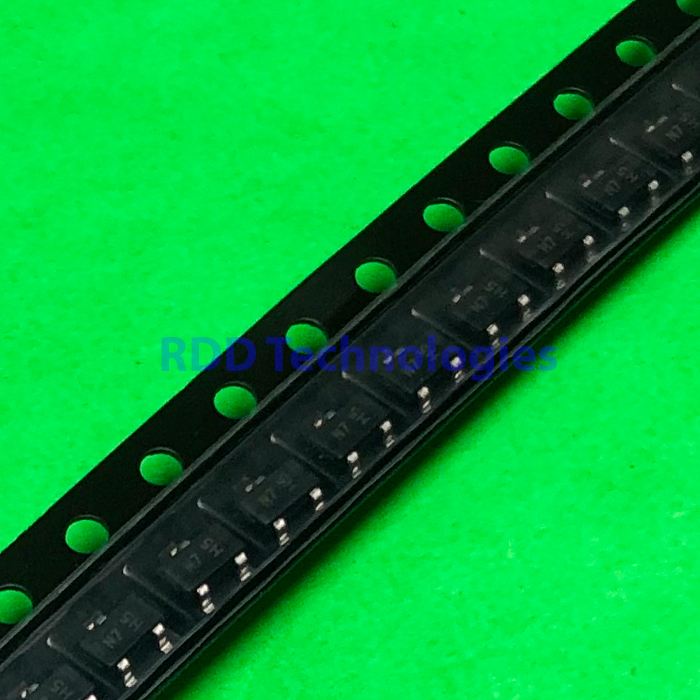

DMN1019USN-7

Spesifikasi teknis

Jenis	MOSFET N-channel enhancement mode dengan dioda proteksi gate
Merek	Diodes Incorporated
Tegangan drain-source (VDSS)	12 V
Tegangan gate-source (VGSS)	±8 V
Arus drain kontinu (ID)	9,3 A pada TA 25 °C dan 7,4 A pada TA 70 °C (VGS 4,5 V, keadaan tunak); 11 A dan 8,8 A untuk pemakaian kurang dari 10 detik
Arus drain pulsa (IDM)	70 A (pulsa 10 µs, duty cycle 1 %)
Tegangan ambang gate (VGS(th))	0,35 V minimum, 0,53 V tipikal, 0,8 V maksimum (VDS = VGS, ID 250 µA)
RDS(on)	10 mΩ maksimum (7 mΩ tipikal) pada VGS 4,5 V, ID 9,7 A; 12 mΩ pada VGS 2,5 V; 14 mΩ pada VGS 1,8 V; 18 mΩ pada VGS 1,5 V; 41 mΩ pada VGS 1,2 V
Admitansi transfer maju (|Yfs|)	28 S pada VDS 4 V, ID 9,7 A
Muatan gate total (Qg)	27,3 nC pada VGS 4,5 V; 50,6 nC pada VGS 8 V (VDS 4 V, ID 10 A)
Tegangan maju dioda body (VSD)	0,8 V tipikal, 1,2 V maksimum pada IS 10 A
Arus maju dioda body maksimum (IS)	2 A
Disipasi daya (PD)	1,2 W pada TA 25 °C dan 0,83 W pada TA 70 °C (dudukan uji besar); 0,68 W dan 0,4 W pada dudukan uji kecil
Resistansi termal junction-ambient (RθJA)	96 °C/W keadaan tunak pada dudukan uji besar; 160 °C/W pada dudukan uji kecil
Resistansi termal junction-case (RθJC)	18 °C/W
Suhu junction dan penyimpanan (TJ, Tstg)	-55 °C – +150 °C
Kualifikasi	AEC-Q101
Jumlah kanal	1
Kemasan	SC59-3
Jenis pemasangan	SMD/SMT

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Diodes Incorporated DMN1019USN (dokumen DS36999, revisi 2-2, Mei 2014).

Arus drain dan disipasi daya komponen SMD seukuran ini ditentukan oleh luas tembaga PCB tempatnya dipasang, bukan oleh komponennya saja. Datasheet memberi dua set angka untuk dua ukuran dudukan uji; angka yang lebih besar hanya tercapai bila pembuangan panas PCB setara dengan dudukan uji besar.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.

Sumber: datasheet Diodes Incorporated, salinan melalui LCSC, C145103.
