Spesifikasi teknis
| Jenis | Standard rectifier diode, silastic guard junction |
|---|---|
| Merek | MIC Group Rectifiers |
| Tegangan balik puncak berulang (VRRM) | 1000 V |
| Tegangan RMS maks (VRMS) | 700 V |
| Tegangan blokir DC (VDC) | 1000 V |
| Arus maju rata-rata (IF(AV)) | 1,0 A (panjang kaki 9,5 mm, TA 25 °C) |
| Arus surja maju puncak (IFSM) | 30 A (8,3 ms, setengah gelombang sinus) |
| Tegangan maju (VF) | 1,1 V maks (IF 1,0 A) |
| Arus bocor balik (IR) | 5,0 µA maks (TA 25 °C) · 50 µA maks (TA 100 °C), pada VDC |
| Kapasitansi sambungan (CJ) | 13 pF typ (1,0 MHz, VR 4,0 V) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Dimensi | Badan 4,2 – 5,2 mm × Ø 2,0 – 2,7 mm · kaki Ø 0,7 – 0,9 mm, panjang min. 25,4 mm |
| Kemasan | DO-41 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet MIC Group Rectifiers 1N4001 THRU 1N4007 “Axial Silastic Guard Junction Standard Rectifier” (dokumen tanpa nomor revisi; cnmic.com).

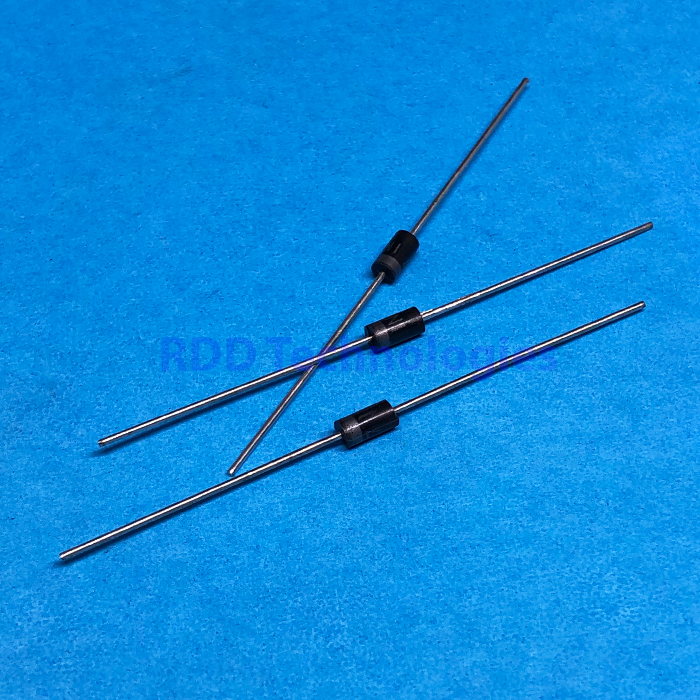

Arus 1,0 A berlaku untuk beban resistif atau induktif; untuk beban kapasitif datasheet meminta arus diturunkan 20%. Gelang warna pada badan menandai kaki katoda.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
