1N5819HW-7-F DIODES INC SOD-123

Spesifikasi teknis

Jenis	Schottky barrier rectifier, surface mount
Merek	Diodes Incorporated
Kode marking	SL
Tegangan balik (VRRM, VRWM, VR)	40 V
Arus keluaran rata-rata (IO)	1,0 A
Arus maju puncak berulang (IFRM)	1,5 A (tp ≤ 1 ms, δ ≤ 0,5)
Arus surja maju puncak (IFSM)	25 A (8,3 ms, setengah gelombang sinus)
Tegangan breakdown balik min (V(BR)R)	40 V (IR 1,0 mA)
Tegangan maju maks (VF)	0,320 V (IF 0,1 A) · 0,450 V (IF 1,0 A) · 0,750 V (IF 3,0 A)
Arus bocor balik maks (IR)	1,0 mA (VR 40 V, 25 °C) · 10 mA (VR 40 V, 100 °C)
Kapasitansi total (CT)	50 pF typ, 60 pF maks (VR 4 V, 1,0 MHz)
Disipasi daya (PD)	550 mW (pad tembaga 1 inci², 2 oz)
Resistansi termal (RθJA)	225 °C/W typ
Suhu kerja dan penyimpanan (TJ, Tstg)	-65 °C – +150 °C
Berat	0,01 g (perkiraan)
Kemasan	SOD123
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Diodes Incorporated 1N5819HW (Document number DS30217 Rev. 22 – 2, April 2026).

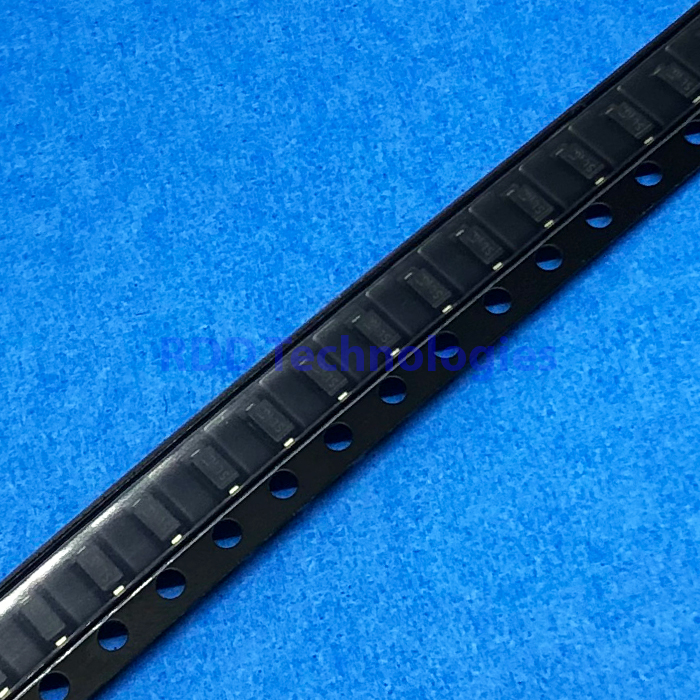

Arus 1,0 A berlaku untuk beban resistif atau induktif satu fase; untuk beban kapasitif datasheet meminta arus diturunkan 20%. Gelang (cathode band) menandai sisi katoda. 1N5819HW-7-F dikirim dalam tape & reel isi 3.000 pcs.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
