Spesifikasi teknis
| Jenis | Small signal switching diode |
|---|---|
| Merek | onsemi |
| Kode marking | S3 |
| Tegangan balik puncak non-repetitif (VRSM) | 100 V |
| Tegangan balik puncak berulang (VRRM) | 75 V |
| Arus maju kontinu (IO) | 150 mA |
| Arus maju puncak berulang (IFRM) | 300 mA |
| Arus surja maju puncak non-repetitif (IFSM) | 1,0 A (pulsa 1,0 s) · 4,0 A (pulsa 1,0 µs) |
| Tegangan breakdown min (BVR) | 100 V (IR 100 µA) · 75 V (IR 5 µA) |
| Arus bocor balik maks (IR) | 25 nA (VR 20 V) · 5 µA (VR 75 V) |
| Tegangan maju (VF) | 0,62 V min – 0,72 V maks (IF 5 mA) · 1 V maks (IF 100 mA) |
| Kapasitansi dioda maks (CO) | 4 pF (VR 0 V, f 1,0 MHz) |
| Waktu pemulihan balik maks (trr) | 4 ns (IF 10 mA, IR 60 mA, IRR 1 mA, RL 100 Ω) |
| Disipasi daya (PD) | 200 mW (TC 25 °C) |
| Resistansi termal (RθJA) | 500 °C/W (PCB FR-4, pad minimum) |
| Suhu sambungan kerja maks (TJ) | +150 °C |
| Suhu penyimpanan (Tstg) | -55 °C – +150 °C |
| Kemasan | SOD-323FL |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi 1N4148WS, 1N4448WS, 1N914BWS “Small Signal Diodes” (Publication Order Number 1N4148WS/D).

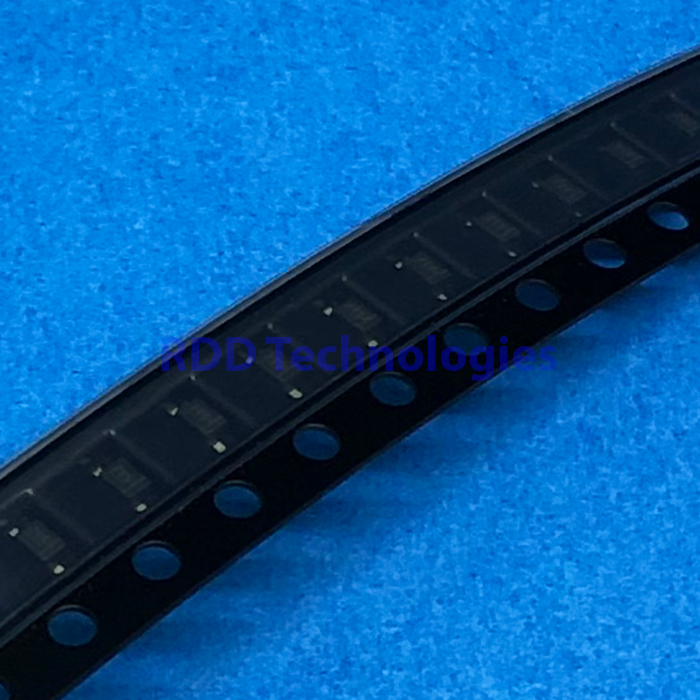

Gelang pada badan menandai sisi katoda. Datasheet menyebut kemasannya SOD-323FL (Pb-free, reel isi 3.000 pcs).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
