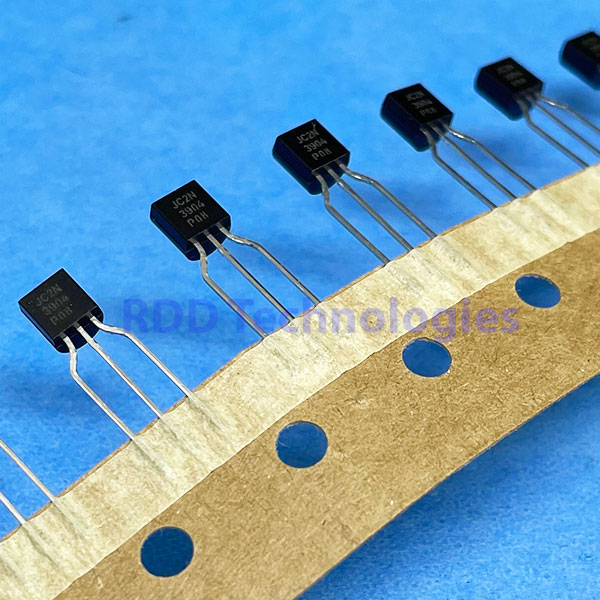

Name: 2N3904TA ON TO-92 - RDD Technologies
Brand: ON SEMICONDUCTOR
SKU: 17158-L63.27
Price: 3000 IDR
Availability: InStock

Spesifikasi teknis

Jenis	Transistor bipolar NPN, general purpose / switching
Merek	onsemi (dulu Fairchild Semiconductor)
VCEO	40 V
VCBO	60 V
VEBO	6,0 V
Arus kolektor (IC)	200 mA (kontinu)
Disipasi daya (PD)	625 mW (TA 25 °C) · turun 5,0 mW/°C di atas 25 °C
hFE	100–300 (VCE 1 V, IC 10 mA) · min. 70 (IC 1 mA) · min. 60 (IC 50 mA) · min. 30 (IC 100 mA)
VCE(sat) maks.	0,2 V (IC 10 mA, IB 1 mA) · 0,3 V (IC 50 mA, IB 5 mA)
fT	Min. 300 MHz (VCE 20 V, IC 10 mA)
Cobo	Maks. 4,0 pF (VCB 5 V, f 1 MHz)
Noise figure	Maks. 5,0 dB (VCE 5 V, IC 100 µA, RS 1 kΩ, f 10 Hz–15,7 kHz)
Waktu switching maks.	td 35 ns · tr 35 ns · ts 200 ns · tf 50 ns
Suhu junction maks.	150 °C
Konfigurasi kaki	1 Emitor · 2 Basis · 3 Kolektor
Kemasan	TO-92
Jenis pemasangan	Through Hole

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Fairchild Semiconductor 2N3904/MMBT3904/PZT3904 (1997; lini produk kini dipegang onsemi): tabel absolute maximum ratings, karakteristik listrik dan waktu switching.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
