Spesifikasi teknis

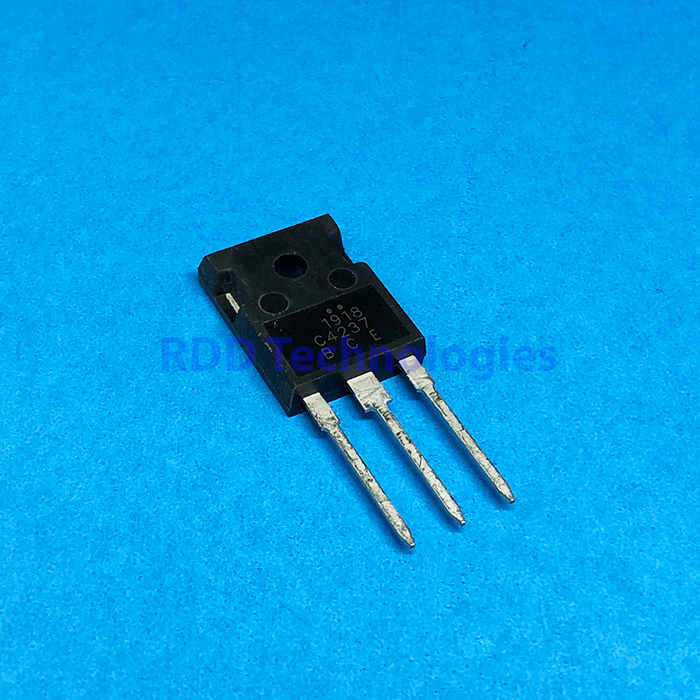

| Jenis | NPN switching power transistor (HFX Series) |
|---|---|
| Merek | Shindengen |
| Kode pabrikan | 2SC4237 (T10W80HFX) |
| Tegangan kolektor-basis (VCBO) | 1.200 V |
| Tegangan kolektor-emitor (VCEO) | 800 V |
| Tegangan emitor-basis (VEBO) | 7 V |
| Arus kolektor (IC) | 10 A DC; 20 A puncak |
| Arus basis (IB) | 4 A DC; 8 A puncak |
| Disipasi total (PT) | 150 W pada Tc 25 °C |
| Penguatan arus (hFE) | min. 8 pada VCE 5 V, IC 5 A |
| Tegangan saturasi VCE(sat) | maks. 1,0 V pada IC 5 A, IB 1 A |
| Frekuensi transisi (fT) | typ. 8 MHz |
| Waktu switching | ton maks. 0,5 µs; ts maks. 3,5 µs; tf maks. 0,3 µs |
| Hambatan termal junction-case | maks. 0,83 °C/W |
| Suhu junction | 150 °C |
| Kemasan / Package | MTO-3P |
| Pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Shindengen 2SC4237 / T10W80HFX (HFX Series Switching Power Transistor 10A NPN, hak cipta 2000; salinan alldatasheet).
Shindengen menamai kemasan ini MTO-3P; bentuknya setara dengan TO-3P.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
