Spesifikasi teknis
| Jenis | NPN triple diffused silicon transistor (Darlington), high voltage switching |
|---|---|
| Merek | Toshiba |
| Kode pabrikan | 2SD1409A |
| Tegangan kolektor-basis (VCBO) | 600 V |
| Tegangan kolektor-emitor (VCEO) | 400 V |
| Tegangan emitor-basis (VEBO) | 5 V |
| Arus kolektor (IC) | 6 A |
| Arus basis (IB) | 1 A |
| Disipasi kolektor (PC) | 25 W pada Tc 25 °C; 2,0 W pada Ta 25 °C |
| Penguatan arus (hFE) | min. 600 pada VCE 2 V, IC 2 A |
| Suhu junction | 150 °C |
| Kemasan / Package | JEITA SC-67 (Toshiba 2-10R1A) |
| Susunan pin | 1 Base, 2 Collector, 3 Emitter |
| Pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Toshiba 2SD1409A (Transistor Silicon NPN Triple Diffused Type (Darlington), 2009-12-21; salinan alldatasheet).

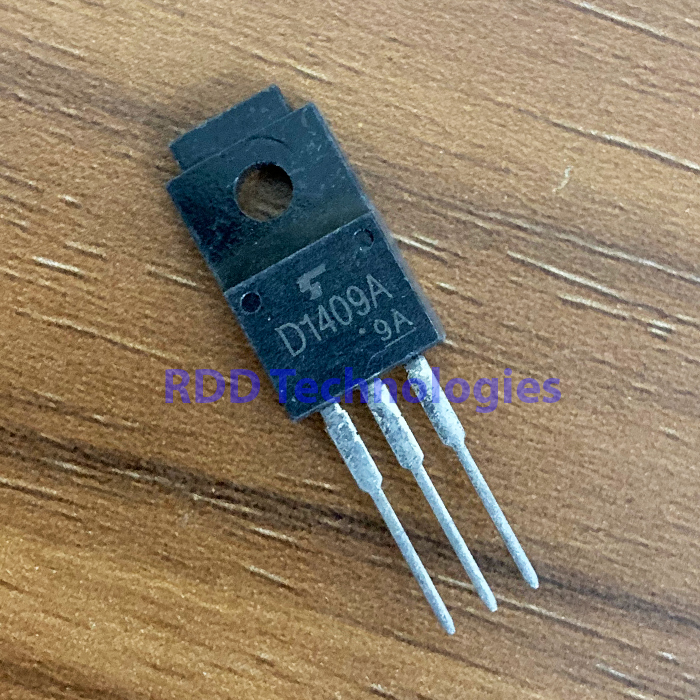

Kemasan pabrikan untuk tipe ini adalah SC-67 (Toshiba 2-10R1A), yaitu bentuk TO-220 dengan badan terisolasi penuh.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
