Spesifikasi teknis
| Jenis | MOSFET daya P-channel L²-π-MOSV, gate drive 4 V |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | −100 V |
| Tegangan drain-gate (VDGR) | −100 V (RGS 20 kΩ) |
| Tegangan gate-source (VGSS) | ±20 V |
| Arus drain kontinu (ID) | −12 A |
| Arus drain pulsa (IDP) | −48 A |
| Tegangan ambang gate (Vth) | −0,8 – −2,0 V (VDS −10 V, ID −1 mA) |
| RDS(on) | 0,15 Ω typ, 0,21 Ω maks (VGS −10 V, ID −6 A) · 0,25 Ω typ, 0,32 Ω maks (VGS −4 V, ID −6 A) |
| Admitansi transfer maju (|Yfs|) | 4,5 S min, 7,7 S typ (VDS −10 V, ID −6 A) |
| Muatan gate total (Qg) | 48 nC typ (VDD ≈ −80 V, VGS −10 V, ID −12 A) |
| Muatan gate-source (Qgs) | 29 nC typ |
| Muatan gate-drain (Qgd, Miller) | 19 nC typ |
| Kapasitansi masukan (Ciss) | 1100 pF typ (VDS −10 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 440 pF typ |
| Kapasitansi transfer balik (Crss) | 200 pF typ |
| Waktu switching | tr 18 ns · ton 30 ns · tf 18 ns · toff 65 ns (typ; ID −6 A, VDD ≈ −50 V, VGS 0 / −10 V) |
| Energi avalanche pulsa tunggal (EAS) | 312 mJ (VDD −25 V, L 2,94 mH, RG 25 Ω, IAR −12 A) |
| Arus avalanche (IAR) | −12 A |
| Energi avalanche berulang (EAR) | 3,5 mJ |
| Disipasi daya drain (PD) | 35 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 3,57 °C/W maks · Rth(ch-a) 62,5 °C/W maks |
| Arus balik drain (IDR / IDRP) | −12 A kontinu · −48 A pulsa |
| Tegangan maju dioda (VDSF) | 1,7 V maks (IDR −12 A, VGS 0 V) |
| Pemulihan balik dioda | trr 160 ns · Qrr 0,5 µC (typ; IDR −12 A, dIDR/dt 50 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220 full-pack / TO-220F (Toshiba 2-10R1B, JEITA SC-67) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba 2SJ380 (L²-π-MOSV, edisi 29 September 2009).
RDS(on) dijamin pada VGS −4 V, sehingga gate dapat dikendalikan langsung dari level logika 5 V.
Aplikasi menurut datasheet: penggerak relai, konverter DC-DC dan penggerak motor.
Toshiba menandai komponen ini sebagai peka elektrostatis; tangani dengan perlindungan ESD.

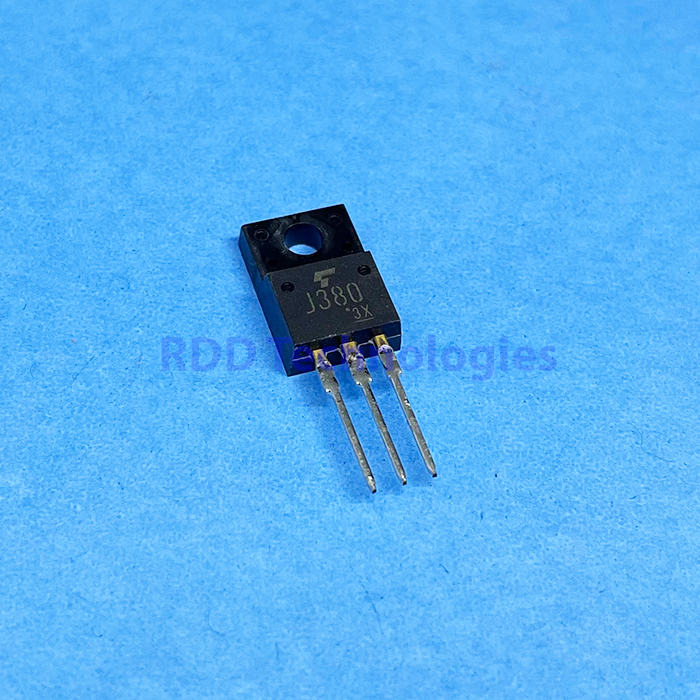

Logo Toshiba dan kode J380 pada badan komponen di foto produk sesuai dengan datasheet ini.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
