Spesifikasi teknis
| Jenis | MOSFET daya N-channel 100 V, gate drive 4 V |
|---|---|
| Merek | Renesas |
| Tegangan drain-source (VDSS) | 100 V |
| Tegangan gate-source (VGSS) | ±20 V |
| Arus drain kontinu (ID) | 15 A |
| Arus drain puncak (ID(pulse)) | 60 A (PW ≤ 10 µs, duty cycle ≤ 1%) |
| Tegangan cutoff gate-source (VGS(off)) | 1,0 – 2,0 V (ID 1 mA, VDS 10 V) |
| RDS(on) pada VGS 10 V | 0,10 Ω typ, 0,13 Ω maks (ID 8 A) |
| RDS(on) pada VGS 4 V | 0,13 Ω typ, 0,18 Ω maks (ID 8 A) |
| Admitansi transfer maju (|yfs|) | 7 S min, 11 S typ (ID 8 A, VDS 10 V) |
| Arus drain gate nol (IDSS) | 250 µA maks (VDS 80 V, VGS 0) |
| Arus bocor gate (IGSS) | ±10 µA maks (VGS ±16 V, VDS 0) |
| Kapasitansi masukan (Ciss) | 860 pF typ (VDS 10 V, VGS 0, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 340 pF typ |
| Kapasitansi transfer balik (Crss) | 100 pF typ |
| Waktu switching (typ) | td(on) 10 ns · tr 70 ns · td(off) 180 ns · tf 100 ns (ID 8 A, VGS 10 V, RL 3,75 Ω) |
| Disipasi kanal (Pch) | 30 W (TC 25 °C) |
| Arus balik drain dioda badan (IDR) | 15 A |
| Tegangan maju dioda (VDF) | 1,3 V typ (IF 15 A, VGS 0) |
| Waktu pemulihan balik dioda (trr) | 250 ns typ (IF 15 A, VGS 0, diF/dt 50 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220FM (badan plastik penuh / full-mold; kode Renesas PRSS0003AD-A) |
| Jenis pemasangan | Through hole |
| Susunan kaki | 1 Gate · 2 Drain · 3 Source |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Renesas 2SK1306 (REJ03G0925-0200, Rev.2.00, 7 September 2005).
Aplikasi menurut datasheet: switching daya kecepatan tinggi; cocok untuk penggerak motor, konverter DC-DC, saklar daya dan penggerak solenoid. Dapat dikendalikan dari sumber 5 V.

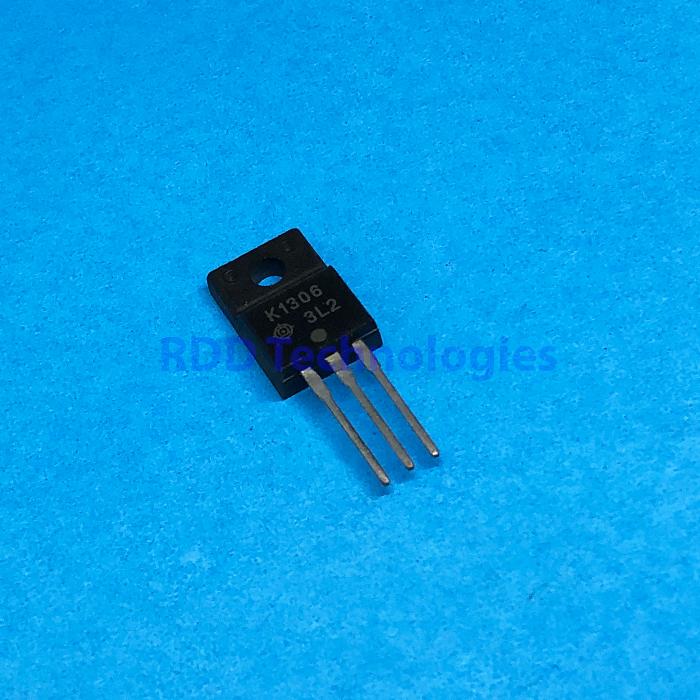

Nama produk kami menulis TO-220; menurut datasheet kemasannya TO-220FM, yaitu versi TO-220 berbadan plastik penuh tanpa tab logam terbuka, sesuai dengan foto.
