Spesifikasi teknis
| Jenis | MOSFET daya N-channel 500 V, mode enhancement |
|---|---|
| Merek | Fuji Electric |
| Tegangan drain-source (VDS) | 500 V |
| Tegangan drain-gate (VDGR) | 500 V (RGS 20 kΩ) |
| Tegangan gate-source (VGS) | ±30 V |
| Arus drain kontinu (ID) | ±18 A |
| Arus drain pulsa (ID(puls)) | ±72 A |
| Tegangan ambang gate (VGS(th)) | 2,5 – 3,5 V, 3,0 V typ (ID 1 mA, VDS = VGS) |
| RDS(on) | 0,25 Ω typ, 0,35 Ω maks (ID 9 A, VGS 10 V) |
| Transkonduktansi maju (gfs) | 9 S min, 18 S typ (ID 9 A, VDS 25 V) |
| Arus drain gate nol (IDSS) | 10 µA typ, 500 µA maks (VDS 500 V, VGS 0 V, Tch 25 °C) · 0,2 mA typ, 1,0 mA maks (Tch 125 °C) |
| Arus bocor gate (IGSS) | 10 nA typ, 100 nA maks (VGS ±30 V, VDS 0 V) |
| Kapasitansi masukan (Ciss) | 3300 pF typ, 4950 pF maks (VDS 25 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 340 pF typ, 510 pF maks |
| Kapasitansi transfer balik (Crss) | 80 pF typ, 120 pF maks |
| Waktu switching (typ / maks) | td(on) 35 / 55 ns · tr 80 / 120 ns · td(off) 190 / 285 ns · tf 120 / 180 ns (VCC 300 V, ID 18 A, VGS 10 V, RGS 10 Ω) |
| Kemampuan avalanche (IAV) | 18 A min (L 100 µH, Tch 25 °C) |
| Tegangan maju dioda (VSD) | 1,0 V typ, 1,5 V maks (IF = 2 × IDR, VGS 0 V, Tch 25 °C) |
| Pemulihan balik dioda | trr 500 ns typ · Qrr 4,0 µC typ (IF = IDR, VGS 0 V, −diF/dt 100 A/µs) |
| Disipasi daya maksimum (PD) | 100 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 1,25 °C/W maks · Rth(ch-a) 30,0 °C/W maks |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-3PF (badan plastik penuh), lebar badan 15,5 ± 0,3 mm, jarak kaki 5,45 ± 0,2 mm |
| Jenis pemasangan | Through hole |
| Susunan kaki | 1 Gate · 2 Drain · 3 Source |

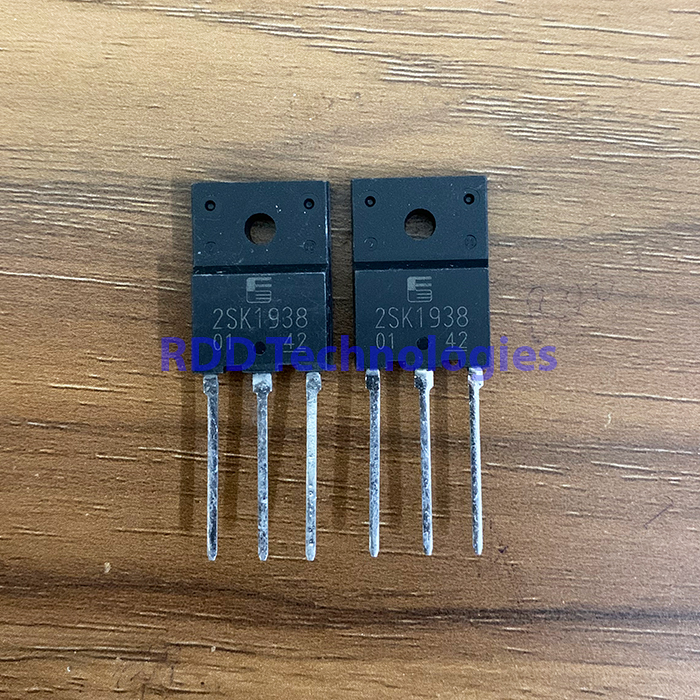

| Kode pada badan | logo Fuji · 2SK1938 · 01 |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fuji Electric 2SK1938-01R (Specification, 11 halaman).
Aplikasi menurut datasheet: switching.
Nama produk kami menulis TO-220, tetapi komponen ini berkemasan TO-3PF: lebar badan dan jarak kaki yang kami ukur sesuai dengan gambar dimensi di datasheet, dan jauh lebih lebar daripada TO-220 (±10 mm).
Kode “01” di bawah nomor tipe adalah tanda jaminan ketahanan avalanche menurut datasheet.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
