Spesifikasi teknis
| Jenis | MOSFET daya N-channel π-MOS IV untuk switching arus tinggi kecepatan tinggi |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | 500 V |
| Tegangan drain-gate (VDGR) | 500 V (RGS 20 kΩ) |
| Tegangan gate-source (VGSS) | ±30 V |
| Arus drain kontinu (ID) | 20 A |
| Arus drain pulsa (IDP) | 80 A |
| Tegangan ambang gate (Vth) | 2,0 – 4,0 V (VDS 10 V, ID 1 mA) |
| RDS(on) | 0,24 Ω typ, 0,30 Ω maks (VGS 10 V, ID 10 A) |
| Admitansi transfer maju (|Yfs|) | 10 S min, 15 S typ (VDS 10 V, ID 10 A) |
| Muatan gate total (Qg) | 65 nC typ, 130 nC maks (VDD 400 V, VGS 10 V, ID 20 A) |
| Muatan gate-source (Qgs) | 40 nC typ |
| Muatan gate-drain (Qgd, Miller) | 25 nC typ |
| Kapasitansi masukan (Ciss) | 3000 pF typ, 4800 pF maks (VDS 10 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 830 pF typ, 1200 pF maks |
| Kapasitansi transfer balik (Crss) | 220 pF typ, 270 pF maks |
| Waktu switching | tr 25 / 50 ns · ton 60 / 120 ns · tf 55 / 110 ns · toff 280 / 560 ns (typ / maks) |
| Disipasi daya drain (PD) | 150 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 0,833 °C/W maks · Rth(ch-a) 50 °C/W maks |
| Arus balik drain (IDR / IDRP) | 20 A kontinu · 80 A pulsa |
| Tegangan maju dioda (VDSF) | 1,0 V typ, 1,7 V maks (IDR 20 A, VGS 0 V) |
| Pemulihan balik dioda | trr 450 ns · Qrr 6,8 µC (typ; IDR 20 A, dIDR/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-3P (Toshiba 2-16C1B, EIAJ SC-65) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba 2SK2057 (π-MOS IV, lembar data Toshiba Corporation, salinan arsip).
Salinan datasheet yang tersedia adalah hasil pindai dokumen lama Toshiba; beberapa tanda minus pada kondisi uji tercetak tidak konsisten untuk komponen N-channel ini, sehingga angka di atas ditulis dengan polaritas N-channel.
Toshiba menandai komponen ini sebagai peka elektrostatis; tangani dengan perlindungan ESD.

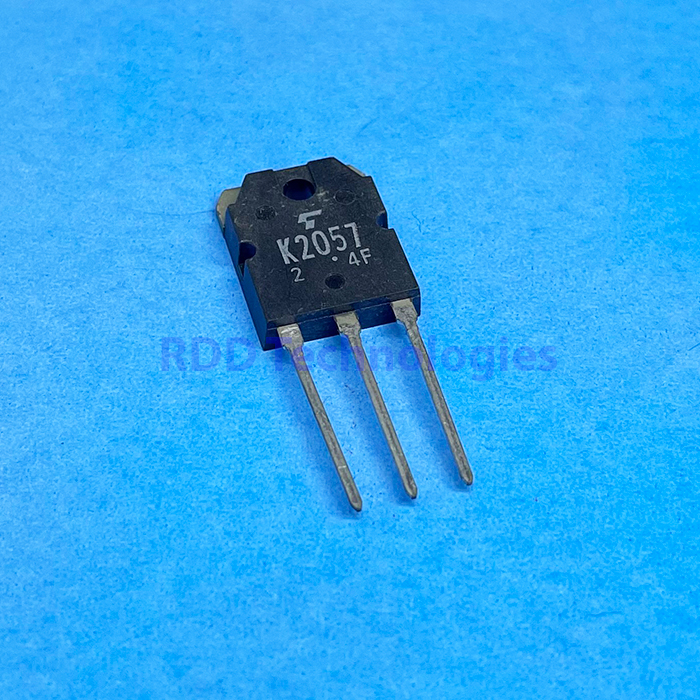

Logo Toshiba dan kode K2057 pada badan komponen di foto produk sesuai dengan datasheet ini.
