Spesifikasi teknis
| Jenis | MOSFET daya N-channel 250 V, seri FAP-IIA |
|---|---|
| Merek | Fuji Electric |
| Tegangan drain-source (VDS) | 250 V |
| Tegangan drain-gate (VDGR) | 250 V (RGS 20 kΩ) |
| Tegangan gate-source (VGS) | ±30 V |
| Arus drain kontinu (ID) | 18 A |
| Arus drain pulsa (ID(puls)) | 72 A |
| Tegangan ambang gate (VGS(th)) | 2,5 – 3,5 V, 3,0 V typ (ID 1 mA, VDS = VGS) |
| RDS(on) | 0,13 Ω typ, 0,18 Ω maks (ID 9 A, VGS 10 V) |
| Transkonduktansi maju (gfs) | 7 S min, 14 S typ (ID 9 A, VDS 25 V) |
| Arus drain gate nol (IDSS) | 10 µA typ, 500 µA maks (VDS 250 V, VGS 0 V, Tch 25 °C) · 0,2 mA typ, 1,0 mA maks (Tch 125 °C) |
| Arus bocor gate (IGSS) | 10 nA typ, 100 nA maks (VGS ±30 V, VDS 0 V) |
| Kapasitansi masukan (Ciss) | 1750 pF typ, 2650 pF maks (VDS 25 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 290 pF typ, 440 pF maks |
| Kapasitansi transfer balik (Crss) | 65 pF typ, 100 pF maks |
| Waktu switching (typ / maks) | td(on) 30 / 45 ns · tr 50 / 75 ns · td(off) 80 / 120 ns · tf 70 / 110 ns (VCC 150 V, ID 18 A, VGS 10 V, RGS 10 Ω) |
| Kemampuan avalanche (IAV) | 18 A min (L 100 µH, Tch 25 °C) |
| Arus balik drain (IDR / IDRM) | 18 A kontinu · 72 A pulsa |
| Tegangan maju dioda (VSD) | 1 V typ, 1,5 V maks (IF = 2 × IDR, VGS 0 V) |
| Pemulihan balik dioda | trr 150 ns typ · Qrr 1 µC typ (IF = IDR, VGS 0 V, −diF/dt 100 A/µs) |
| Disipasi daya maksimum (PD) | 50 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 2,5 °C/W maks · Rth(ch-a) 62,5 °C/W maks |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220F15 (TO-220 berbadan plastik penuh) |
| Jenis pemasangan | Through hole |
| Susunan kaki | G · D · S |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fuji Electric 2SK2255-01MR (seri FAP-IIA).
Aplikasi menurut datasheet: regulator switching, UPS, konverter DC-DC, penguat daya serbaguna. Fitur: tahan avalanche, VGS ±30 V terjamin.

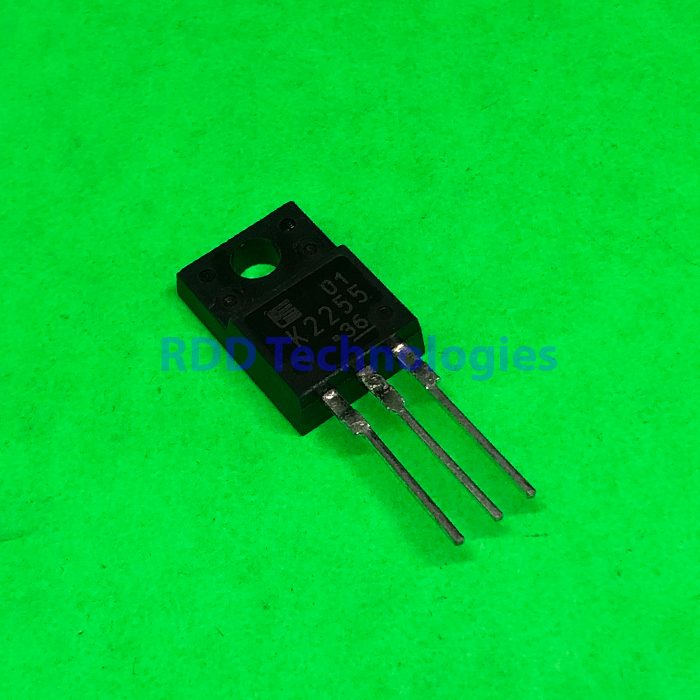

Kode pada badan komponen kami: K2255 01. Datasheet di atas adalah untuk versi -01MR berkemasan TO-220F15, yang sesuai dengan badan plastik penuh pada foto.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
