Spesifikasi teknis
| Jenis | MOSFET daya N-channel π-MOSV |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | 200 V |
| Tegangan drain-gate (VDGR) | 200 V (RGS 20 kΩ) |
| Tegangan gate-source (VGSS) | ±20 V |
| Arus drain kontinu (ID) | 15 A |
| Arus drain pulsa (IDP) | 45 A |
| Tegangan ambang gate (Vth) | 1,5 – 3,5 V (VDS 10 V, ID 1 mA) |
| RDS(on) | 0,13 Ω typ, 0,18 Ω maks (VGS 10 V, ID 10 A) |
| Admitansi transfer maju (|Yfs|) | 10 S min, 17 S typ (VDS 10 V, ID 10 A) |
| Muatan gate total (Qg) | 40 nC typ (VDD 100 V, VGS 10 V, ID 15 A) |
| Muatan gate-source (Qgs) | 25 nC typ |
| Muatan gate-drain (Qgd, Miller) | 15 nC typ |
| Kapasitansi masukan (Ciss) | 2000 pF typ (VDS 10 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 600 pF typ |
| Kapasitansi transfer balik (Crss) | 200 pF typ |
| Energi avalanche pulsa tunggal (EAS) | 166 mJ (VDD 50 V, L 1,2 mH, RG 25 Ω, IAR 15 A) |
| Arus avalanche (IAR) | 15 A |
| Energi avalanche berulang (EAR) | 7,5 mJ |
| Disipasi daya drain (PD) | 75 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 1,67 °C/W maks · Rth(ch-a) 83,3 °C/W maks |
| Arus balik drain (IDR / IDRP) | 15 A kontinu · 45 A pulsa |
| Tegangan maju dioda (VDSF) | −2,0 V maks (IDR 15 A, VGS 0 V) |
| Pemulihan balik dioda | trr 180 ns · Qrr 1,13 µC (typ; IDR 15 A, dIDR/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |

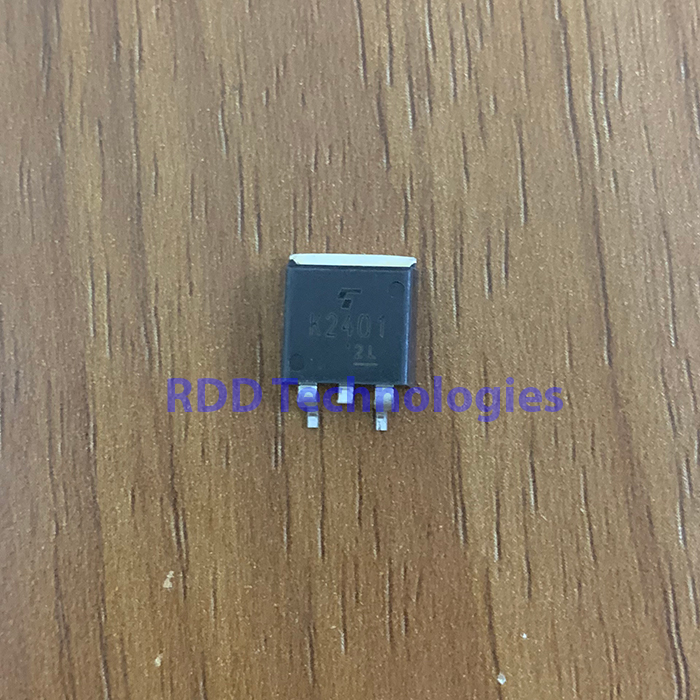

| Kemasan | TO-263 (Toshiba 2-10S1B / 2-10S2B) |
| Jenis pemasangan | SMD (surface mount) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba 2SK2401 (π-MOSV, edisi 29 September 2009).
Aplikasi menurut datasheet: regulator chopper, konverter DC-DC dan penggerak motor.
Waktu switching tidak kami tampilkan karena angkanya tidak terbaca jelas pada salinan datasheet yang tersedia.
Toshiba menandai komponen ini sebagai peka elektrostatis; tangani dengan perlindungan ESD.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
