Spesifikasi teknis
| Jenis | MOSFET daya N-channel untuk switching arus tinggi |
|---|---|
| Merek | NEC (kini Renesas) |
| Tegangan drain-source (VDSS) | 100 V |
| Tegangan gate-source (VGSS) | ±20 V |
| Arus drain kontinu (ID) | ±15 A |
| Arus drain pulsa | ±60 A (PW ≤ 10 µs, duty cycle ≤ 1%) |
| Tegangan cutoff gate (VGS(off)) | 1,0 – 2,0 V, typ 1,6 V (VDS 10 V, ID 1 mA) |
| RDS(on) | 0,10 Ω typ, 0,14 Ω maks (VGS 10 V, ID 8 A) · 0,12 Ω typ, 0,17 Ω maks (VGS 4 V, ID 8 A) |
| Admitansi transfer maju (|yfs|) | 7,0 S min, 14 S typ (VDS 10 V, ID 8 A) |
| Muatan gate total (QG) | 33 nC typ (VGS 10 V, VDD 80 V, ID 15 A) |
| Muatan gate-source (QGS) | 5,4 nC typ |
| Muatan gate-drain (QGD) | 25 nC typ |
| Kapasitansi masukan (Ciss) | 790 pF typ (VDS 10 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 280 pF typ |
| Kapasitansi transfer balik (Crss) | 88 pF typ |
| Waktu switching | td(on) 16 ns · tr 110 ns · td(off) 88 ns · tf 62 ns (typ; ID 8 A, VGS 10 V, VDD 50 V, RG 10 Ω) |
| Arus avalanche tunggal (IAS) | 15 A |
| Energi avalanche tunggal (EAS) | 22,5 mJ |
| Disipasi daya total (PT) | 30 W (TC 25 °C) · 2,0 W (TA 25 °C) |
| Tegangan maju dioda body (VF(S-D)) | 1,1 V typ (IF 15 A, VGS 0 V) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | MP-45F (TO-220 terisolasi / full-pack) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet NEC 2SK2462 (dokumen D10031EJ1V0DS00, Mei 1995).
Kemasan MP-45F berlapis plastik penuh, sehingga bagian logamnya terisolasi dan komponen dapat dipasang ke heatsink tanpa pad isolator.
RDS(on) dijamin pada VGS 4 V, sehingga gate dapat dikendalikan dari level logika 5 V.

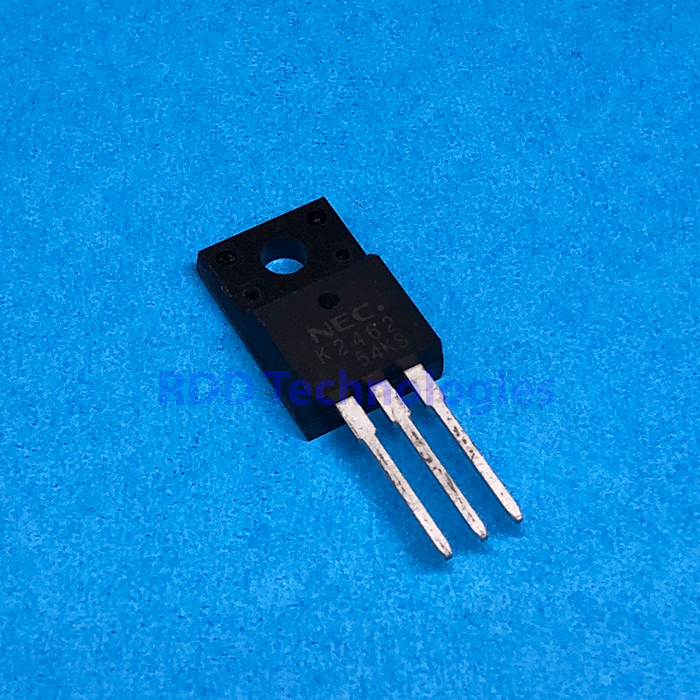

Kode K2462 dengan logo NEC pada badan komponen di foto produk sesuai dengan datasheet ini.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
