Spesifikasi teknis
| Jenis | MOSFET daya N-channel π-MOSIII 900 V |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | 900 V |
| Tegangan drain-gate (VDGR) | 900 V (RGS 20 kΩ) |
| Tegangan gate-source (VGSS) | ±30 V |
| Arus drain kontinu (ID) | 9 A |
| Arus drain pulsa (IDP) | 27 A |
| Tegangan ambang gate (Vth) | 2,0 – 4,0 V (VDS 10 V, ID 1 mA) |
| RDS(on) | 1,2 Ω typ, 1,4 Ω maks (VGS 10 V, ID 4 A) |
| Admitansi transfer maju (|Yfs|) | 3,0 S min, 7,0 S typ (VDS 15 V, ID 4 A) |
| Muatan gate total (Qg) | 58 nC typ (VDD ≈ 400 V, VGS 10 V, ID 9 A) |
| Muatan gate-source (Qgs) | 32 nC typ |
| Muatan gate-drain (Qgd, Miller) | 26 nC typ |
| Kapasitansi masukan (Ciss) | 2040 pF typ (VDS 25 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 190 pF typ |
| Kapasitansi transfer balik (Crss) | 45 pF typ |
| Energi avalanche pulsa tunggal (EAS) | 663 mJ (VDD 90 V, L 15 mH, RG 25 Ω, IAR 9 A) |
| Arus avalanche (IAR) | 9 A |
| Energi avalanche berulang (EAR) | 15 mJ |
| Disipasi daya drain (PD) | 150 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 0,833 °C/W maks · Rth(ch-a) 50 °C/W maks |
| Arus balik drain (IDR / IDRP) | 9 A kontinu · 27 A pulsa |
| Tegangan maju dioda (VDSF) | −1,9 V maks (IDR 9 A, VGS 0 V) |
| Pemulihan balik dioda | trr 1,6 µs · Qrr 20 µC (typ; IDR 9 A, dIDR/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-3P (Toshiba 2-16C1B, JEITA SC-65) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba 2SK2611 (π-MOSIII, edisi 29 Januari 2010).
Aplikasi menurut datasheet: konverter DC-DC, penggerak relai dan penggerak motor.
Waktu switching tidak kami tampilkan karena angkanya tertutup gambar rangkaian uji pada salinan datasheet yang tersedia.
Toshiba menandai komponen ini sebagai peka elektrostatis; tangani dengan perlindungan ESD.

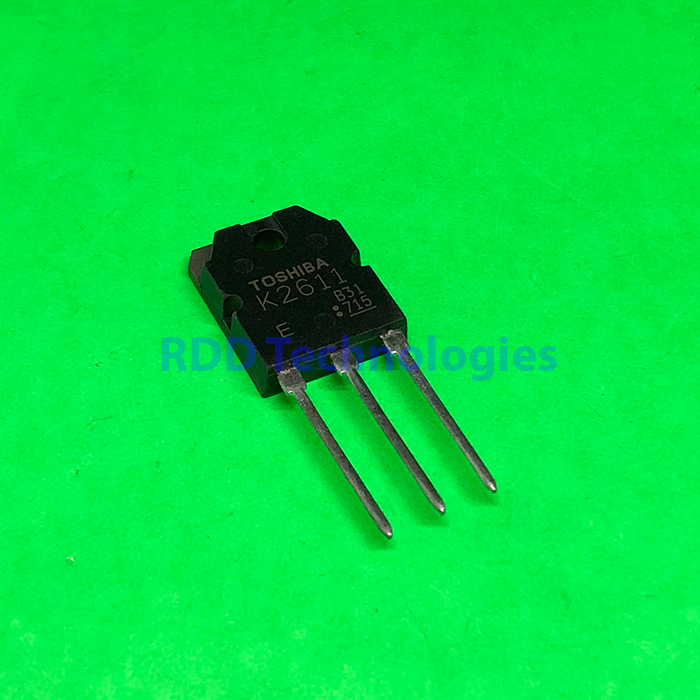

Logo Toshiba dan kode K2611 pada badan komponen di foto produk sesuai dengan datasheet ini.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
