Spesifikasi teknis
| Jenis | MOSFET daya N-channel 450 V, seri FAP-IIS |
|---|---|
| Merek | Fuji Electric |
| Tegangan drain-source (VDS) | 450 V |
| Tegangan gate-source (VGS) | ±30 V |
| Arus drain kontinu (ID) | 10 A |
| Arus drain pulsa (ID(puls)) | 40 A |
| Arus avalanche berulang / tidak berulang (IAR) | 10 A (Tch ≤ 150 °C) |
| Energi avalanche (EAS) | 86,2 mJ |
| Tegangan ambang gate (VGS(th)) | 3,5 – 4,5 V, 4,0 V typ (ID 1 mA, VDS = VGS) |
| RDS(on) | 0,58 Ω typ, 0,65 Ω maks (ID 5 A, VGS 10 V) |
| Transkonduktansi maju (gfs) | 3 S min, 6 S typ (ID 5 A, VDS 25 V) |
| Arus drain gate nol (IDSS) | 10 µA typ, 500 µA maks (VDS 450 V, VGS 0 V, Tch 25 °C) · 0,2 mA typ, 1,0 mA maks (Tch 125 °C) |
| Arus bocor gate (IGSS) | 10 nA typ, 100 nA maks (VGS ±30 V, VDS 0 V) |
| Kapasitansi masukan (Ciss) | 950 pF typ, 1450 pF maks (VDS 25 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 180 pF typ, 270 pF maks |
| Kapasitansi transfer balik (Crss) | 80 pF typ, 120 pF maks |
| Waktu switching (typ / maks) | td(on) 25 / 40 ns · tr 70 / 110 ns · td(off) 70 / 110 ns · tf 50 / 80 ns (VCC 300 V, ID 10 A, VGS 10 V, RGS 10 Ω) |
| Kemampuan avalanche (IAV) | 10 A min (L 100 µH, Tch 25 °C) |
| Tegangan maju dioda (VSD) | 1,1 V typ, 1,65 V maks (IF = 2 × IDR, VGS 0 V) |
| Pemulihan balik dioda | trr 400 ns typ · Qrr 5,0 µC typ (IF = IDR, VGS 0 V, −diF/dt 100 A/µs) |
| Disipasi daya maksimum (PD) | 50 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 2,5 °C/W maks · Rth(ch-a) 62,5 °C/W maks |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220F15 (TO-220 berbadan plastik penuh) |
| Jenis pemasangan | Through hole |
| Susunan kaki | G · D · S |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fuji Electric 2SK2638-01MR (seri FAP-IIS, edisi 11/98).
Aplikasi menurut datasheet: regulator switching, UPS, konverter DC-DC, penguat daya serbaguna. Fitur: avalanche berulang terukur, VGS ±30 V terjamin.

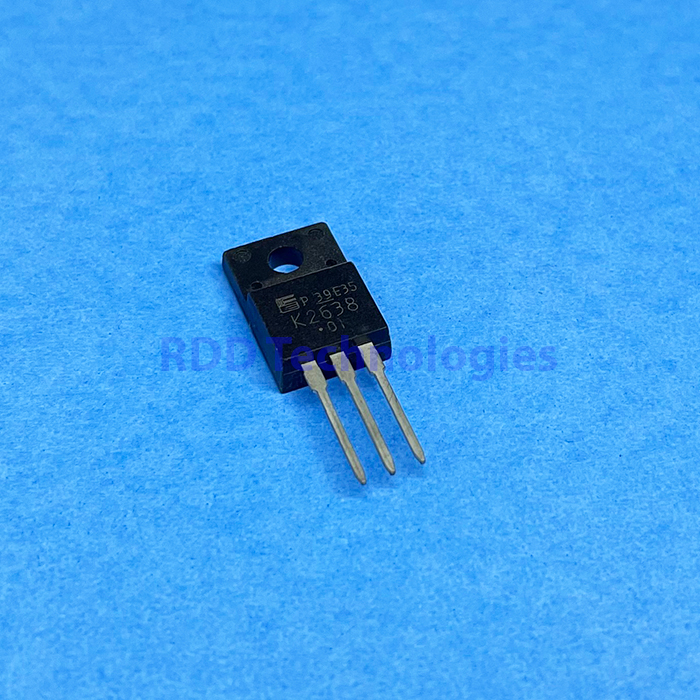

Datasheet di atas adalah untuk versi -01MR berkemasan TO-220F15, yang sesuai dengan badan plastik penuh pada foto.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
