Spesifikasi teknis
| Jenis | MOSFET daya N-channel π-MOSV 500 V |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | 500 V |
| Tegangan drain-gate (VDGR) | 500 V (RGS 20 kΩ) |
| Tegangan gate-source (VGSS) | ±30 V |
| Arus drain kontinu (ID) | 20 A |
| Arus drain pulsa (IDP) | 80 A |
| Tegangan ambang gate (Vth) | 2,0 – 4,0 V (VDS 10 V, ID 1 mA) |
| RDS(on) | 0,21 Ω typ, 0,27 Ω maks (VGS 10 V, ID 10 A) |
| Admitansi transfer maju (|Yfs|) | 10 S min, 17 S typ (VDS 10 V, ID 10 A) |
| Arus bocor drain (IDSS) | 100 µA maks (VDS 500 V, VGS 0 V) |
| Muatan gate total (Qg) | 80 nC typ (VDD ≈ 400 V, VGS 10 V, ID 6 A) |
| Muatan gate-source (Qgs) | 48 nC typ |
| Muatan gate-drain (Qgd) | 32 nC typ |
| Kapasitansi masukan (Ciss) | 3720 pF typ (VDS 10 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 1165 pF typ |
| Kapasitansi transfer balik (Crss) | 340 pF typ |
| Waktu switching (typ) | tr 30 ns · ton 70 ns · tf 50 ns · toff 290 ns (VDD ≈ 200 V, ID 10 A, RL 20 Ω) |
| Energi avalanche pulsa tunggal (EAS) | 960 mJ (VDD 90 V, L 4,08 mH, IAR 20 A, RG 25 Ω) |
| Arus avalanche (IAR) | 20 A |
| Energi avalanche berulang (EAR) | 15 mJ |
| Disipasi daya drain (PD) | 150 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 0,833 °C/W maks · Rth(ch-a) 50 °C/W maks |
| Arus balik drain (IDR / IDRP) | 20 A kontinu · 80 A pulsa |
| Tegangan maju dioda (VDSF) | −1,7 V maks (IDR 20 A, VGS 0 V) |
| Pemulihan balik dioda | trr 540 ns · Qrr 5,4 µC (typ; IDR 20 A, dIDR/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-3P (Toshiba 2-16C1B), berat ±4,6 g |
| Jenis pemasangan | Through hole |

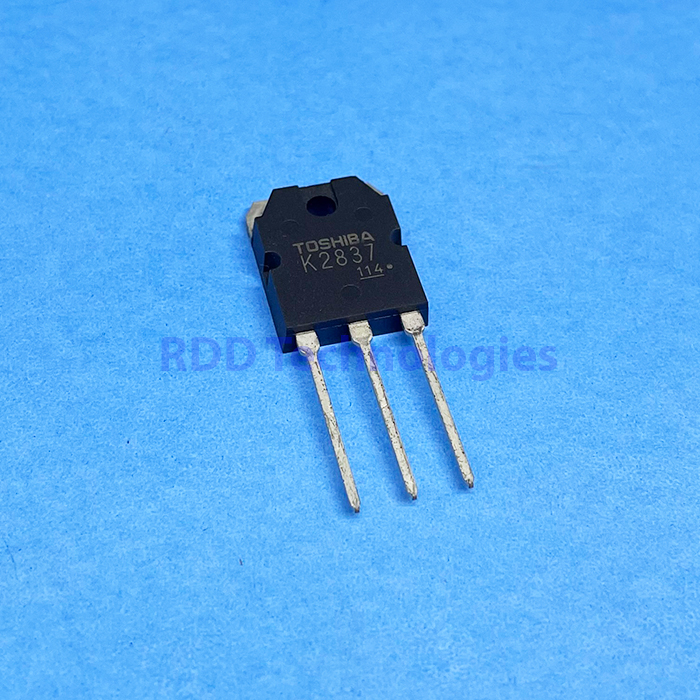

| Kode pada badan | TOSHIBA K2837 |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba 2SK2837 (π-MOSV, edisi 29 September 2009).
Aplikasi menurut datasheet: chopper regulator, konverter DC-DC dan penggerak motor.
Toshiba menandai komponen ini sebagai peka elektrostatis; tangani dengan perlindungan ESD.
