Spesifikasi teknis
| Jenis | MOSFET daya N-channel π-MOSV |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | 400 V |
| Tegangan drain-gate (VDGR) | 400 V (RGS 20 kΩ) |
| Tegangan gate-source (VGSS) | ±30 V |
| Arus drain kontinu (ID) | 8,5 A |
| Arus drain pulsa (IDP) | 34 A |
| Tegangan ambang gate (Vth) | 2,0 – 4,0 V (VDS 10 V, ID 1 mA) |
| RDS(on) | 0,4 Ω typ, 0,55 Ω maks (VGS 10 V, ID 5 A) |
| Admitansi transfer maju (|Yfs|) | 4,0 S min, 8,0 S typ (VDS 10 V, ID 5 A) |
| Muatan gate total (Qg) | 34 nC typ (VDD ≈ 320 V, VGS 10 V, ID 8,5 A) |
| Muatan gate-source (Qgs) | 18 nC typ |
| Muatan gate-drain (Qgd, Miller) | 16 nC typ |
| Kapasitansi masukan (Ciss) | 1340 pF typ (VDS 10 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 490 pF typ |
| Kapasitansi transfer balik (Crss) | 160 pF typ |
| Energi avalanche pulsa tunggal (EAS) | 427 mJ (VDD 90 V, L 9,6 mH, RG 25 Ω, IAR 8,5 A) |
| Arus avalanche (IAR) | 8,5 A |
| Energi avalanche berulang (EAR) | 4,0 mJ |
| Disipasi daya drain (PD) | 40 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 3,125 °C/W maks · Rth(ch-a) 62,5 °C/W maks |
| Arus balik drain (IDR / IDRP) | 8,5 A kontinu · 34 A pulsa |
| Tegangan maju dioda (VDSF) | −1,7 V maks (IDR 8,5 A, VGS 0 V) |
| Pemulihan balik dioda | trr 350 ns · Qrr 2,6 µC (typ; IDR 8,5 A, dIDR/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220 full-pack (Toshiba 2-10R1B, JEITA SC-67) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba 2SK2952 (π-MOSV, edisi 29 September 2009).
Aplikasi menurut datasheet: regulator chopper.
Waktu switching tidak kami tampilkan karena angkanya tidak terbaca jelas pada salinan datasheet yang tersedia.
Toshiba menandai komponen ini sebagai peka elektrostatis; tangani dengan perlindungan ESD.

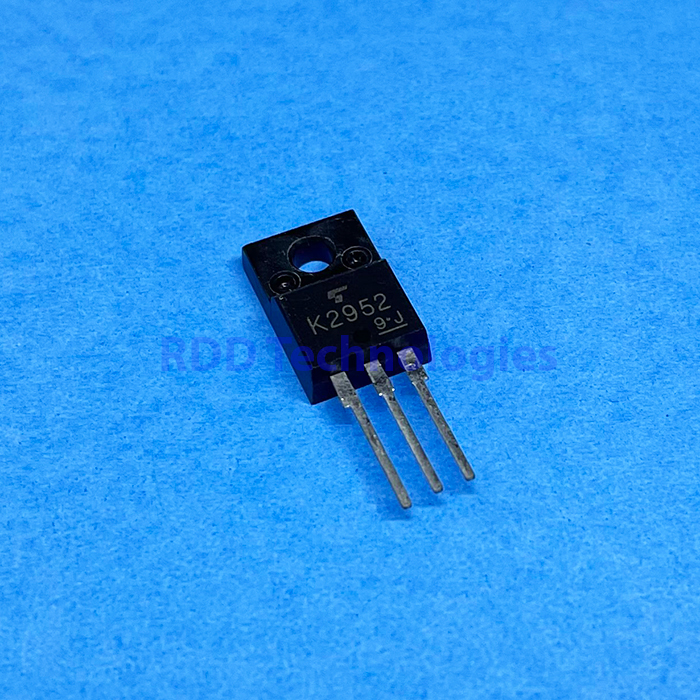

Logo Toshiba dan kode K2952 pada badan komponen di foto produk sesuai dengan datasheet ini.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
