Spesifikasi teknis
| Jenis | MOSFET daya N-channel Super FAP-G |
|---|---|
| Merek | Fuji Electric |
| Tegangan drain-source (VDS) | 150 V · VDSX 130 V (VGS −20 V) |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | ±33 A |
| Arus drain pulsa (ID(puls)) | ±132 A |
| Tegangan ambang gate (VGS(th)) | 1,0 – 2,5 V (ID 250 µA, VDS = VGS) |
| RDS(on) | 54 mΩ typ, 70 mΩ maks (VGS 10 V) · 60 mΩ typ, 81 mΩ maks (VGS 5 V) · 65 mΩ typ, 90 mΩ maks (VGS 4 V); semua pada ID 11,5 A |
| Transkonduktansi maju (gfs) | 12 S min, 24 S typ (ID 11,5 A, VDS 25 V) |
| Muatan gate total (QG) | 46 nC typ, 70 nC maks (VCC 48 V, ID 23 A, VGS 10 V) |
| Muatan gate-source (QGS) | 8 nC typ, 12 nC maks |
| Muatan gate-drain (QGD) | 12,5 nC typ, 19 nC maks |
| Kapasitansi masukan (Ciss) | 1900 pF typ, 2850 pF maks (VDS 75 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 200 pF typ, 300 pF maks |
| Kapasitansi transfer balik (Crss) | 17 pF typ, 25,5 pF maks |
| Waktu switching | td(on) 10 / 15 ns · tr 15 / 23 ns · td(off) 85 / 128 ns · tf 12 / 18 ns (typ / maks; VCC 48 V, ID 11,5 A, VGS 10 V, RGS 10 Ω) |
| Arus avalanche (IAR) | 33 A |
| Energi avalanche maksimum (EAS) | 169 mJ (L 0,228 mH, VCC 48 V) |
| Disipasi daya (PD) | 53 W (TC 25 °C) · 2,16 W (TA 25 °C) |
| Resistansi termal | Rth(ch-c) 2,359 °C/W maks · Rth(ch-a) 58,0 °C/W maks |
| Tegangan maju dioda body (VSD) | 1,10 V typ, 1,65 V maks (IF 23 A, VGS 0 V) |
| Pemulihan balik dioda body | trr 0,13 µs typ · Qrr 0,6 µC typ (IF 23 A, −di/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |

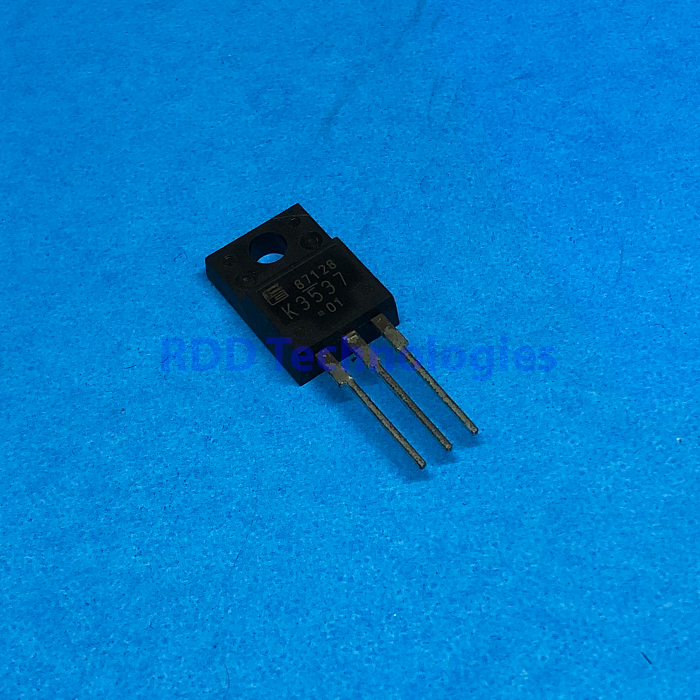

| Kemasan | TO-220F (full-pack, berlapis plastik) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fuji Electric 2SK3537-01MR, Super FAP-G Series (kode 200304).
RDS(on) dijamin hingga VGS 4 V, sehingga gate dapat dikendalikan dari level logika 5 V.
Aplikasi menurut datasheet: regulator switching, UPS dan konverter DC-DC.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
