Spesifikasi teknis
| Jenis | MOSFET daya N-channel Super FAP-G |
|---|---|
| Merek | Fuji Electric |
| Tegangan drain-source (VDS) | 250 V · VDSX 220 V (VGS −30 V) |
| Tegangan gate-source (VGS) | ±30 V |
| Arus drain kontinu (ID) | ±37 A |
| Arus drain pulsa (ID(puls)) | ±148 A |
| Tegangan ambang gate (VGS(th)) | 3,0 – 5,0 V (ID 250 µA, VDS = VGS) |
| RDS(on) | 75 mΩ typ, 100 mΩ maks (VGS 10 V, ID 12,5 A) |
| Transkonduktansi maju (gfs) | 8 S min, 16 S typ (ID 12,5 A, VDS 25 V) |
| Muatan gate total (QG) | 44 nC typ, 66 nC maks (VCC 72 V, ID 12 A, VGS 10 V) |
| Muatan gate-source (QGS) | 14 nC typ, 21 nC maks |
| Muatan gate-drain (QGD) | 16 nC typ, 24 nC maks |
| Kapasitansi masukan (Ciss) | 2000 pF typ, 3000 pF maks (VDS 75 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 220 pF typ, 330 pF maks |
| Kapasitansi transfer balik (Crss) | 15 pF typ, 30 pF maks |
| Waktu switching | td(on) 20 / 30 ns · tr 30 / 45 ns · td(off) 60 / 90 ns · tf 20 / 30 ns (typ / maks; VCC 72 V, ID 12,5 A, VGS 10 V, RGS 10 Ω) |
| Arus avalanche (IAR) | 37 A |
| Energi avalanche maksimum (EAS) | 251,9 mJ (L 309 µH, VCC 48 V) |
| Disipasi daya (PD) | 95 W (TC 25 °C) · 2,16 W (TA 25 °C) |
| Resistansi termal | Rth(ch-c) 1,316 °C/W maks · Rth(ch-a) 58,0 °C/W maks |
| Tegangan isolasi (VISO) | 2 kVrms (60 detik, 60 Hz) |
| Tegangan maju dioda body (VSD) | 1,10 V typ, 1,65 V maks (IF 25 A, VGS 0 V) |
| Pemulihan balik dioda body | trr 0,45 µs typ · Qrr 1,5 µC typ (IF 25 A, −di/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |

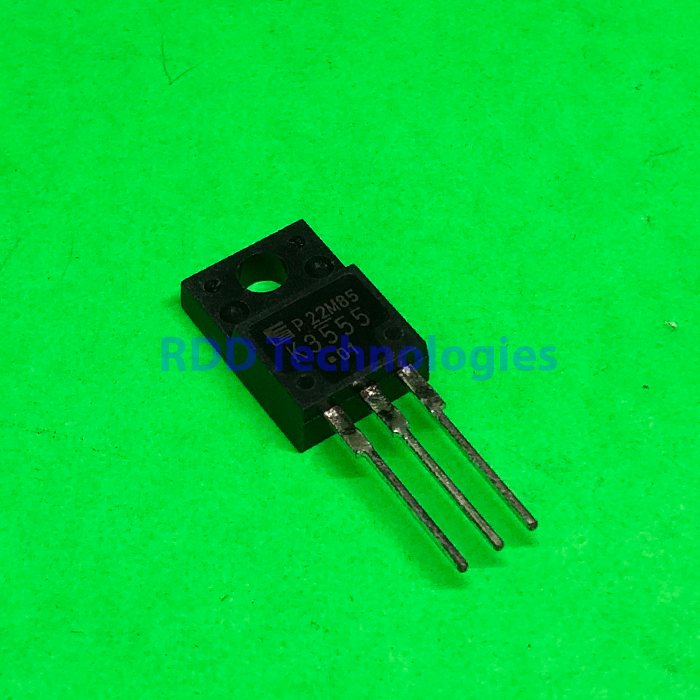

| Kemasan | TO-220F (full-pack, terisolasi) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fuji Electric 2SK3555-01MR, Super FAP-G Series (kode 200304).
Kemasan TO-220F terisolasi hingga 2 kVrms, sehingga komponen dapat dipasang ke heatsink tanpa pad isolator.
Aplikasi menurut datasheet: regulator switching, UPS dan konverter DC-DC.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
