Spesifikasi teknis
| Jenis | MOSFET daya N-channel π-MOSIV 900 V |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | 900 V |
| Tegangan drain-gate (VDGR) | 900 V (RGS 20 kΩ) |
| Tegangan gate-source (VGSS) | ±30 V |
| Arus drain kontinu (ID) | 5 A |
| Arus drain pulsa (IDP) | 15 A (t = 1 ms) |
| Tegangan ambang gate (Vth) | 4,0 – 5,0 V (VDS 10 V, ID 1 mA) |
| RDS(on) | 2,2 Ω typ, 2,5 Ω maks (VGS 10 V, ID 3 A) |
| Admitansi transfer maju (|Yfs|) | 1,5 S min, 3,5 S typ (VDS 20 V, ID 3 A) |
| Muatan gate total (Qg) | 25 nC typ (VDD ≈ 400 V, VGS 10 V, ID 5 A) |
| Muatan gate-source (Qgs) | 11 nC typ |
| Muatan gate-drain (Qgd) | 14 nC typ |
| Kapasitansi masukan (Ciss) | 1150 pF typ (VDS 25 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 110 pF typ |
| Kapasitansi transfer balik (Crss) | 20 pF typ |
| Energi avalanche pulsa tunggal (EAS) | 595 mJ (VDD 90 V, L 43,6 mH, IAR 5,0 A, RG 25 Ω) |
| Arus avalanche (IAR) | 5 A |
| Energi avalanche berulang (EAR) | 4,5 mJ |
| Disipasi daya drain (PD) | 45 W (TC 25 °C) |
| Resistansi termal | Rth(ch-c) 2,78 °C/W maks · Rth(ch-a) 62,5 °C/W maks |
| Arus balik drain (IDR / IDRP) | 5 A kontinu · 15 A pulsa |
| Tegangan maju dioda (VDSF) | −1,7 V maks (IDR 5 A, VGS 0 V) |
| Pemulihan balik dioda | trr 900 ns · Qrr 5,4 µC (typ; IDR 5 A, dIDR/dt 100 A/µs) |
| Suhu kanal (Tch) | 150 °C maks |
| Suhu penyimpanan (Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |

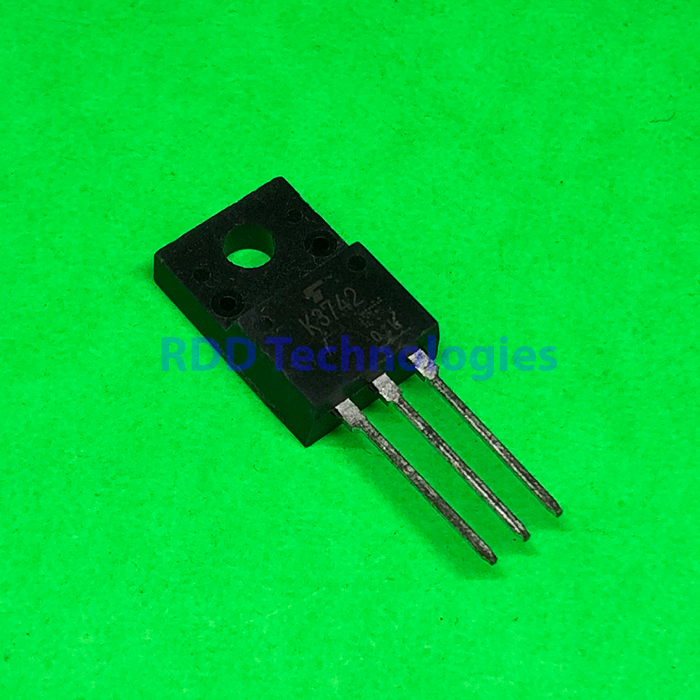

| Kemasan | TO-220 full-pack / TO-220F (Toshiba 2-10U1B, JEITA SC-67) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba 2SK3742 (π-MOSIV, edisi 29 September 2009).
Aplikasi menurut datasheet: regulator switching.
Waktu switching tidak kami tampilkan karena sebagian angkanya tertutup gambar rangkaian uji pada salinan datasheet yang tersedia.
Toshiba menandai komponen ini sebagai peka elektrostatis; tangani dengan perlindungan ESD.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
