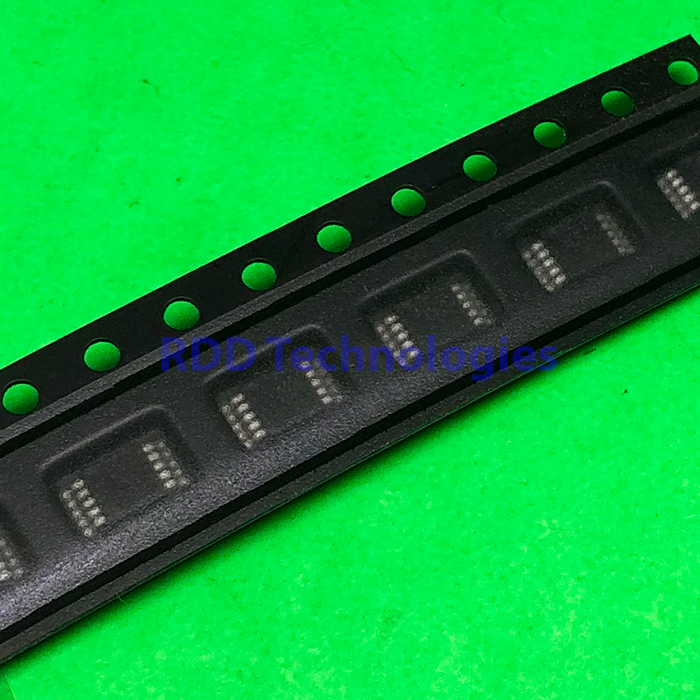

(3401026) – LM3481MM/NOPB TI

Spesifikasi teknis

Jenis	Pengendali (controller) N-FET sisi bawah untuk konverter boost, SEPIC dan flyback
Merek	Texas Instruments
Tegangan suplai	2,97 – 48 V (maksimum absolut 50 V pada pin VIN)
Tegangan referensi umpan balik	1,275 V tipikal (1,256 – 1,294 V pada -40 °C – +125 °C), akurasi ±1,5 %
Tegangan output	Ditentukan pembagi resistor umpan balik; batas bawahnya sama dengan tegangan referensi 1,275 V
Arus beban	Ditentukan MOSFET eksternal, induktor dan pendinginan yang dipakai
Frekuensi switching	Dapat diatur 100 kHz – 1 MHz dengan satu resistor eksternal, atau disinkronkan ke clock luar
Duty cycle maksimum	85 % (minimum terjamin 81 %) dengan RFA 40 kΩ
Waktu ON minimum	250 ns tipikal, 363 ns maksimum (571 ns pada kondisi suhu terburuk)
Penggerak gerbang	Push-pull internal, arus puncak 1 A
Mode kontrol	Mode arus, dengan batas arus per siklus
Ambang sense arus	160 mV tipikal (100 – 190 mV pada -40 °C – +125 °C); ambang beban lebih 220 mV tipikal
Arus suplai	3,7 mA tipikal saat switching (5,0 mA pada -40 °C – +125 °C)
Arus shutdown	9 µA pada VIN 12 V (15 µA pada seluruh rentang suhu); 5 µA pada VIN 5 V
Regulasi garis umpan balik	0,003 %/V
Fitur	Soft-start internal, UVLO yang dapat diatur dengan histeresis, pulse skipping saat beban ringan
Proteksi	Batas arus dan thermal shutdown
Suhu kerja	-40 °C – +125 °C (sambungan)
Jumlah keluaran	1
Kemasan	VSSOP-10 (MSOP-10)
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments LM3481 (SNVS346F, revisi November 2014).

LM3481 adalah pengendali, bukan regulator: arus keluaran ditentukan MOSFET eksternal dan rangkaiannya, bukan oleh IC ini. Karena itu halaman ini tidak mencantumkan angka arus keluaran.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.

Sumber: datasheet Texas Instruments, salinan melalui LCSC, C88133.
