Spesifikasi teknis

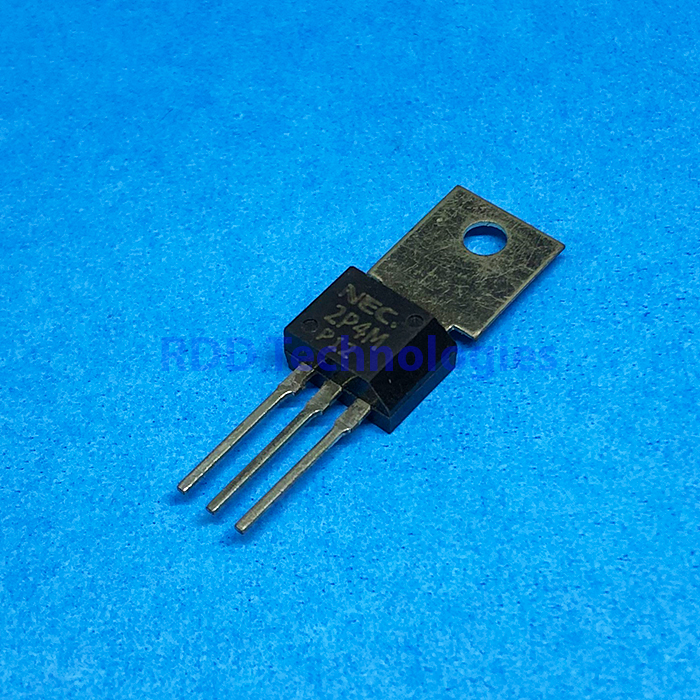

| Jenis | Thyristor (SCR), P-gate, plastic molded |
|---|---|
| Merek | NEC |
| Kode pabrikan | 2P4M |
| Tegangan puncak berulang (VDRM / VRRM) | 400 V (RGK = 1 kΩ) |
| Tegangan puncak tidak berulang (VDSM / VRSM) | 500 V (RGK = 1 kΩ) |
| Arus on-state rata-rata IT(AV) | 2 A (TC = 77 °C, θ = 180°, single phase half wave); 4 A r.m.s. |
| Arus surja tidak berulang ITSM | 20 A |
| Tegangan on-state VTM | Maks. 2,2 V (ITM = 4 A) |
| Arus picu gate IGT | Maks. 200 µA (VDM = 6 V, RL = 100 Ω, RGK = 1 kΩ) |
| Tegangan picu gate VGT | Maks. 0,8 V (VDM = 6 V, RL = 100 Ω, RGK = 1 kΩ) |
| Arus holding IH | Tip. 1 mA, maks. 3 mA (VD = 24 V, RGK = 1 kΩ) |
| Suhu junction | −40 – +125 °C |
| Susunan pin | 1 Cathode, 2 Anode, 3 Gate |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi NEC “Thyristors 2P4M, 2P5M, 2P6M – 2 A (4 Ar.m.s.) Plastic Molded Thyristor” (Data Sheet, terbit Februari 1994; salinan alldatasheet 112768).
Angka tegangan dan arus picu di atas dijamin pabrikan dengan resistor 1 kΩ terpasang antara gate dan cathode (RGK). Nama kemasan tidak disebut di datasheet, jadi tidak kami cantumkan.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
