Spesifikasi teknis
| Jenis | MOSFET daya N-channel CoolMOS CFD2 650 V (superjunction, dioda body sangat cepat) |
|---|---|
| Merek | Infineon Technologies |
| Nomor komponen | IPW65R150CFD (kode marking 65F6150, kemasan TO-247) |
| Tegangan drain-source (V(BR)DSS) | 650 V min (VGS 0 V, ID 1 mA) · 700 V pada Tj maks |
| Tegangan gate-source (VGS) | ±20 V statis · ±30 V AC (f > 1 Hz) |
| Arus drain kontinu (ID) | 22,4 A (TC 25 °C) · 14,2 A (TC 100 °C) |
| Arus drain pulsa (ID,pulse) | 72 A (TC 25 °C) |
| Tegangan ambang gate (VGS(th)) | 3,5 – 4,5 V, typ 4 V (VDS = VGS, ID 0,9 mA) |
| RDS(on) | 0,135 Ω typ, 0,15 Ω maks (VGS 10 V, ID 9,3 A, Tj 25 °C) · 0,351 Ω typ pada Tj 150 °C |
| Resistansi gate (RG) | 1,5 Ω typ (f 1 MHz, drain terbuka) |
| Muatan gate total (Qg) | 86 nC typ (VDD 480 V, ID 14 A, VGS 0 – 10 V) |
| Muatan gate-source (Qgs) | 15 nC typ |
| Muatan gate-drain (Qgd, Miller) | 47 nC typ |
| Tegangan plateau gate | 6,4 V typ |
| Kapasitansi masukan (Ciss) | 2340 pF typ (VGS 0 V, VDS 100 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 110 pF typ |
| Kapasitansi keluaran efektif | Co(er) 90 pF typ · Co(tr) 420 pF typ (VDS 0 – 400 V) |
| Waktu switching | td(on) 12,4 ns · tr 7,6 ns · td(off) 52,8 ns · tf 5,6 ns (typ; VDD 400 V, VGS 13 V, ID 14 A, RG 1,8 Ω) |
| Energi avalanche pulsa tunggal (EAS) | 614 mJ (ID 4,5 A, VDD 50 V) |
| Energi avalanche berulang (EAR) | 0,93 mJ |
| Arus avalanche berulang (IAR) | 4,5 A |
| Disipasi daya (Ptot) | 195,3 W (TC 25 °C) |
| Resistansi termal | RthJC 0,64 °C/W maks · RthJA 62 °C/W maks |
| Tegangan maju dioda body (VSD) | 0,9 V typ (IF 14 A, VGS 0 V) |
| Pemulihan balik dioda body | trr 140 ns · Qrr 0,7 µC · Irrm 8,8 A (typ; VR 400 V, IF 14 A, dIF/dt 100 A/µs) |
| Kecepatan komutasi dioda maks (diF/dt) | 900 A/µs |
| Suhu kerja dan penyimpanan (Tj, Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-247 (PG-TO 247) |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Infineon IPW65R150CFD / IPx65R150CFD (Rev. 2.0, 16 November 2011).

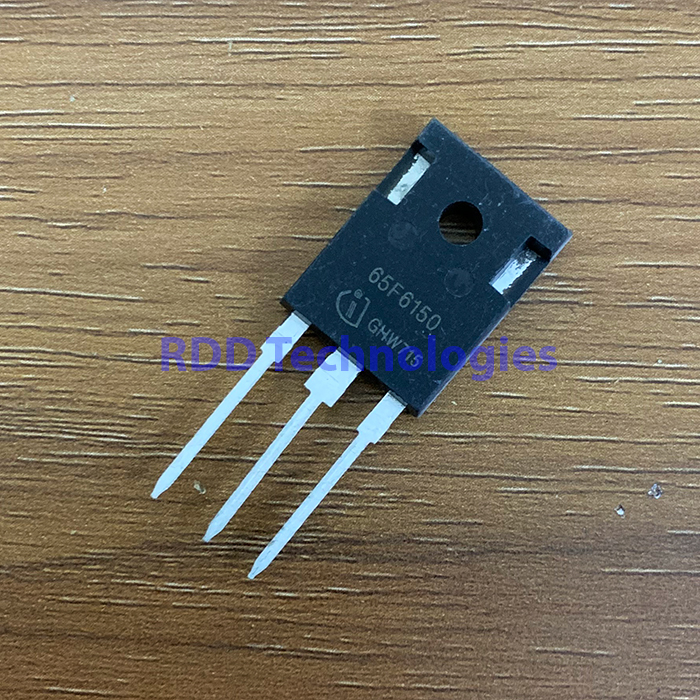

Kode 65F6150 pada badan komponen adalah kode marking Infineon untuk seri IPx65R150CFD; pada kemasan TO-247 seperti di foto produk, komponennya adalah IPW65R150CFD.
Menurut datasheet, seri CFD2 memiliki dioda body yang sangat cepat dan tahan komutasi, dan ditujukan untuk tahap switching resonan, misalnya pada catu daya PC, TV LCD, penerangan, server, telekomunikasi dan tenaga surya.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
