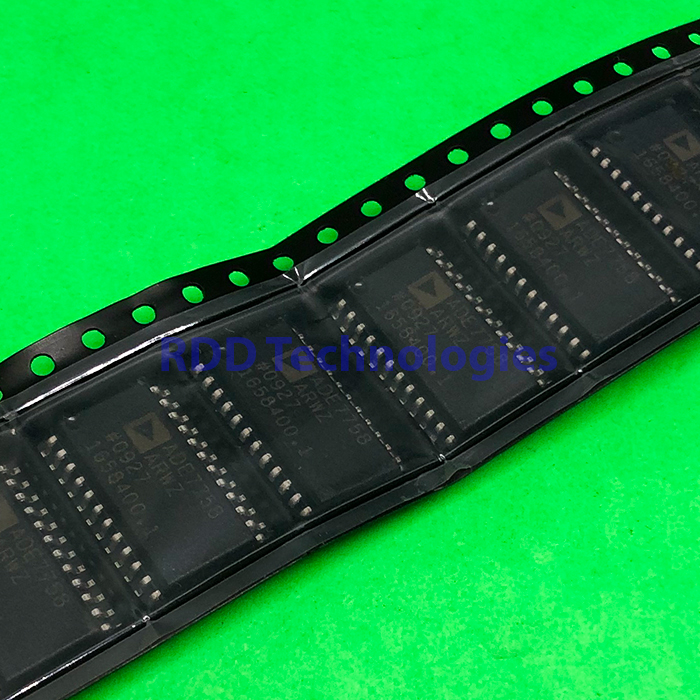

ADE7758ARWZRL AD SOP-24
Rp250.000
Data Acquisition ADCs/DACs – Specialised 3 PhEnergy Mtr IC/per phase info
Stok 23
Spesifikasi teknis
| Jenis | IC pengukur energi listrik 3 fase (polyphase), multifungsi, dengan informasi per fase |
|---|---|
| Merek | Analog Devices |
| Besaran yang diukur | Energi aktif, reaktif dan semu · tegangan RMS · arus RMS · data gelombang |
| Konfigurasi jaringan | 3 fase/3 kawat, 3 fase/4 kawat (WYE atau DELTA) |
| Akurasi energi aktif | Error kurang dari 0,1 % (rentang dinamis 1000:1, 25 °C) |
| Akurasi RMS | IRMS 0,5 % (500:1) · VRMS 0,5 % (20:1) |
| Input analog | Maks. ±500 mV diferensial · PGA di kanal arus · integrator digital untuk sensor di/dt |
| Referensi internal | 2,4 V (drift tipikal 30 ppm/°C), dapat di-overdrive dari luar |
| Antarmuka | SPI dengan IRQ · 2 output pulsa (APCF dan VARCF) |
| Standar yang didukung | IEC 60687, IEC 61036, IEC 61268, IEC 62053-21/22/23 |
| Tegangan suplai | 5 V ±5 % (AVDD dan DVDD) |
| Konsumsi daya | Tipikal 70 mW · AIDD maks. 8 mA, DIDD maks. 13 mA |
| Clock | 10 MHz (5–15 MHz) |
| Suhu kerja | −40 °C – +85 °C |
| Kemasan | SOIC-24 (lebar) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Analog Devices ADE7758 (Poly Phase Multifunction Energy Metering IC with Per Phase Information, Rev. E, 2011): tabel spesifikasi, absolute maximum ratings dan pin configuration.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
