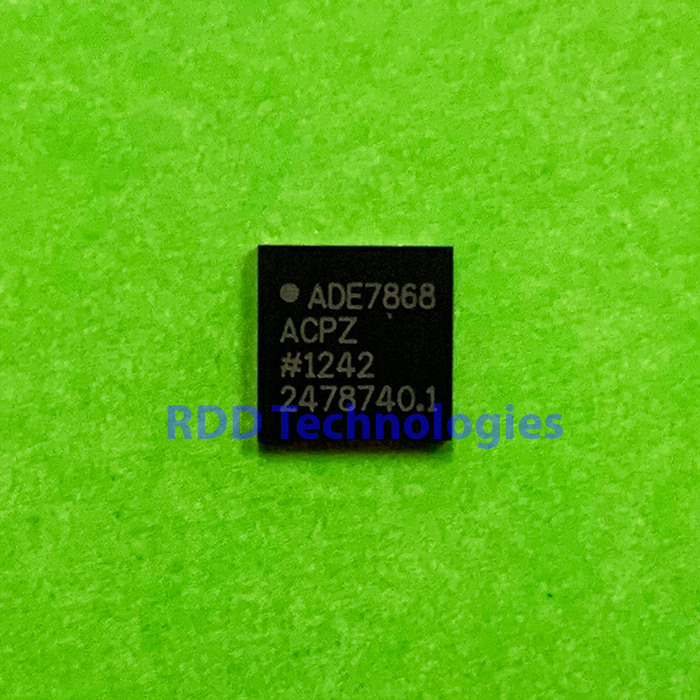

ADE7868ACPZ AD 40-LFCSP-WQ

Spesifikasi teknis

Jenis	IC pengukur energi listrik polyphase (3 fasa) multifungsi, dengan kanal arus netral
Merek	Analog Devices
Besaran yang diukur	Daya/energi aktif (W), reaktif (VAR) dan semu (VA); IRMS dan VRMS; arus netral
Akurasi energi aktif	0,1 % pada rentang dinamis 1000:1 · 0,2 % pada 3000:1 (tabel spesifikasi untuk seluruh seri)
Fitur	Kanal ADC khusus arus netral, deteksi tamper, mode daya rendah (PSM0–PSM3), dukungan sensor di/dt (Rogowski), pengukuran sudut fasa, 3 output pulsa CF, referensi internal 1,2 V
Antarmuka	I²C, SPI dan HSDC
Tegangan suplai	3,3 V ±10 % (mode normal PSM0) · 2,4 V – 3,7 V (mode daya rendah / baterai)
Suhu kerja	-40 °C – +85 °C

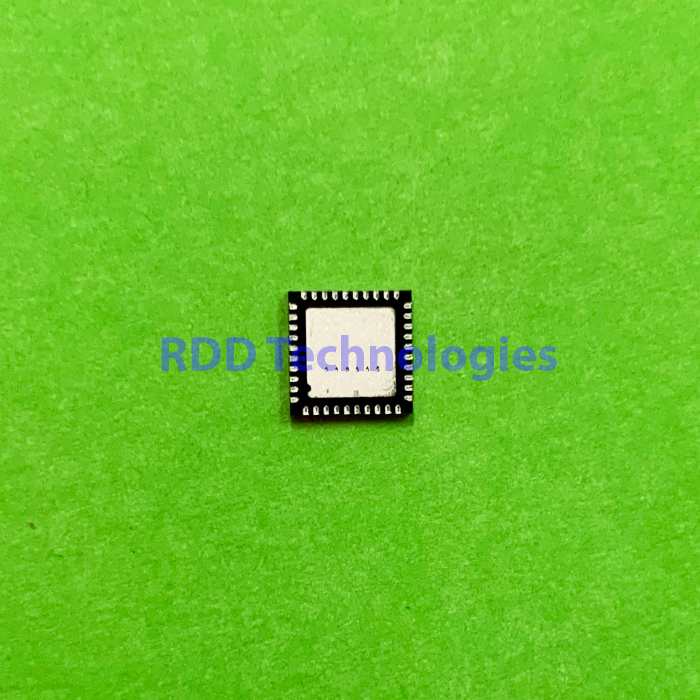

Kemasan	LFCSP 40 kaki
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Analog Devices ADE7854/ADE7858/ADE7868/ADE7878 (Rev. H, April 2014): tabel perbandingan perangkat (kolom ADE7868), daftar fitur dan tabel spesifikasi.

Menurut datasheet, ADE7868 tidak mengukur daya fundamental (WATT/VAR fundamental hanya ada di ADE7878).

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
