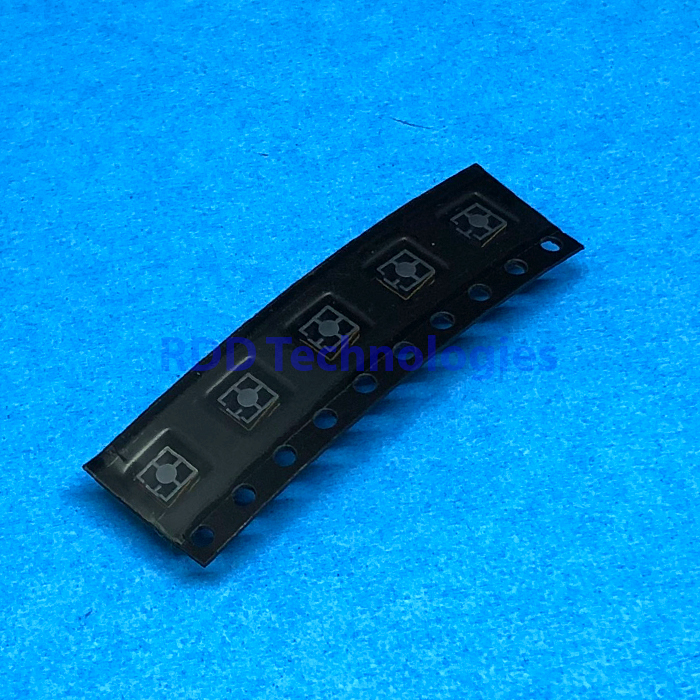

ANTENNA ON GROUND SMD 2.4GHZ 50 OHMS 47948-0001 MOLEX

Spesifikasi teknis

Jenis	Antena chip SMD 2,4 GHz on-ground (MID), untuk Wi-Fi, Bluetooth dan Zigbee
Merek	Molex
Kode pabrikan	47948-0001
Rentang frekuensi	2.400 – 2.483,5 MHz
Impedansi	50 Ω
Return loss (S11)	< −10 dB
Peak gain	3,3 dBi (2,4 GHz)
Efisiensi total	> 70 %
Polarisasi	Linear
Pola radiasi	Omnidirectional
Ukuran	3,00 × 3,00 mm, tinggi 4,00 mm
Pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet resmi Molex product information 47948-0001 (Product Specification PS-47948-001-001, Application Specification AS-47948-001).

Antena on-ground dipasang di atas area ground PCB; ikuti tata letak PCB pada Application Specification Molex agar performanya sesuai.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
