AON7804 DFN 3×3 EP AO
Rp20.000
AON7804
30V Dual N-Channel MOSFET
Stok 7
SKU: 36101083-L49.06
Kategori: MOSFET
Spesifikasi teknis
| Jenis | MOSFET dual N-channel 30 V (dua MOSFET dalam satu kemasan), dengan proteksi ESD |
|---|---|
| Merek | Alpha & Omega Semiconductor (AOS) |
| Tegangan drain-source (VDS) | 30 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | 22 A (TC 25 °C) · 14 A (TC 100 °C) · 9 A (TA 25 °C) · 7 A (TA 70 °C) |
| Arus drain pulsa (IDM) | 48 A |
| Tegangan ambang gate (VGS(th)) | 1,2 – 2,4 V, typ 1,8 V (VDS = VGS, ID 250 µA) |
| RDS(on) | 17 mΩ typ, 21 mΩ maks (VGS 10 V, ID 8 A) · 21 mΩ typ, 26 mΩ maks (VGS 4,5 V, ID 7 A) |
| Transkonduktansi maju (gFS) | 30 S typ (VDS 5 V, ID 9 A) |
| Muatan gate total (Qg) | 15 nC typ, 18 nC maks (VGS 10 V) · 7,5 nC typ, 9 nC maks (VGS 4,5 V); VDS 15 V, ID 8 A |
| Muatan gate-source (Qgs) | 2,5 nC typ |
| Muatan gate-drain (Qgd) | 3 nC typ |
| Kapasitansi masukan (Ciss) | 740 pF typ (VGS 0 V, VDS 15 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 110 pF typ |
| Kapasitansi transfer balik (Crss) | 82 pF typ |
| Waktu switching | td(on) 5 ns · tr 3,5 ns · td(off) 19 ns · tf 3,5 ns (typ; VGS 10 V, VDS 15 V, RL 1,7 Ω, RGEN 3 Ω) |
| Arus / energi avalanche | IAS, IAR 19 A · EAS, EAR 18 mJ (L 0,1 mH) |
| Disipasi daya | PD 17 W (TC 25 °C) · PDSM 3,1 W (TA 25 °C) |
| Resistansi termal | RθJC 7,5 °C/W maks · RθJA 75 °C/W maks (steady state) |
| Tegangan maju dioda body (VSD) | 0,75 V typ, 1 V maks (IS 1 A, VGS 0 V) |
| Pemulihan balik dioda body | trr 8 ns · Qrr 18 nC (typ; IF 8 A, dI/dt 500 A/µs) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 2 |
| Kemasan | DFN 3×3 dual (DFN 3x3A_Dual) |
| Jenis pemasangan | SMD (surface mount) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Alpha & Omega Semiconductor AON7804 (Rev 1.0, Oktober 2023).
Menurut datasheet, AON7804 dirancang sebagai tahap daya buck sinkron yang ringkas untuk konverter DC-DC.
Datasheet memberikan satu tabel spesifikasi untuk kedua MOSFET di dalam kemasan; angka di atas berlaku per MOSFET.

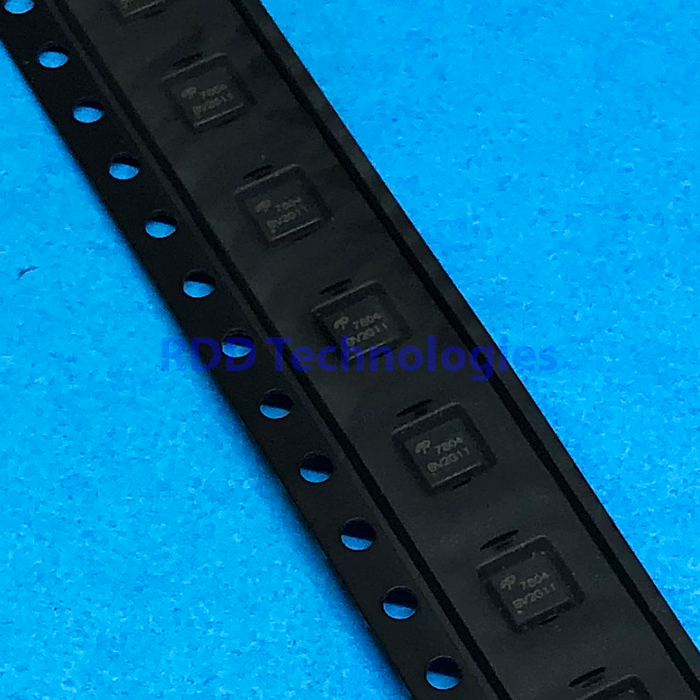

Logo AOS dan kode 7804 pada badan komponen di foto produk sesuai dengan datasheet ini.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
