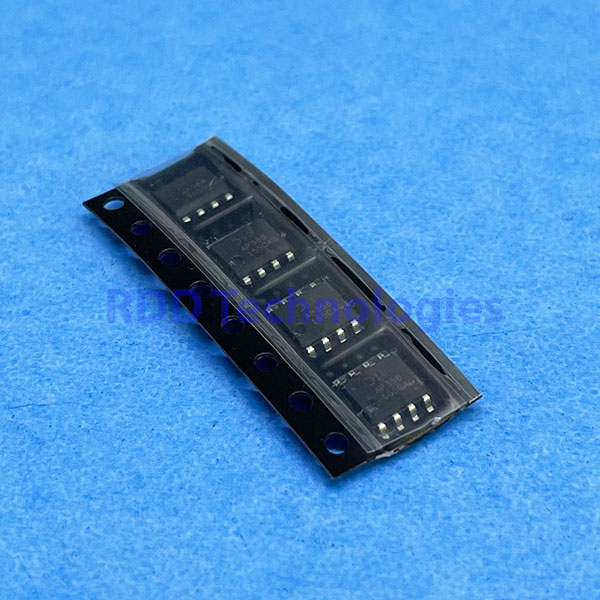

AP358SG-13
Rp15.000
Operational Amplifiers – Op Amps INTRF OPAMP OPA BI 40MA 32V
Stok 15
Spesifikasi teknis
| Jenis | Operational amplifier ganda (dual), daya rendah |
|---|---|
| Merek | Diodes Incorporated |
| Kode pabrikan | AP358SG-13 (SOP-8L, Green, tape & reel 13″) |
| Kemasan / Package | SOP-8L |
| Pemasangan | Surface Mount |
| Jumlah channel | 2 |
| Tegangan catu | 3 – 32 V (tunggal) · ± 1,5 – ± 16 V (ganda) |
| Tegangan catu maks. (absolute maximum) | 32 V |
| Tegangan input (absolute maximum) | −0,3 – +32 V |
| Tegangan input diferensial maks. | 32 V |
| Tegangan offset input (VIO) | 2 mV tipikal · 7 mV maks. (TA 25 °C) |
| Arus bias input (IB) | 45 nA tipikal · 250 nA maks. |
| Arus offset input (IIO) | 5 nA tipikal · 50 nA maks. |
| Rentang common-mode input | 0 V – (V+ − 1,5 V) pada TA 25 °C |
| Arus catu (semua op amp, tanpa beban) | 0,5 mA tipikal · 1,2 mA maks. (V+ 5 V) · 1 mA tipikal · 2 mA maks. (V+ 30 V) |
| Penguatan tegangan (AV) | 100 V/mV tipikal · min. 25 V/mV (V+ 15 V, RL > 2 kΩ) |
| Bandwidth unity gain | 1 MHz |
| CMRR | 85 dB tipikal · min. 65 dB |
| PSRR | 100 dB tipikal · min. 65 dB |
| Arus keluaran (source) | 40 mA tipikal · min. 20 mA (V+ 15 V, VO 2 V) |
| Arus keluaran (sink) | 20 mA tipikal · min. 10 mA (V+ 15 V, VO 2 V) |
| Arus hubung-singkat ke ground | 40 mA tipikal · 60 mA maks. (V+ 15 V) |
| Ayunan tegangan keluaran (VOH) | min. 26 V (RL 2 kΩ) · min. 27 V (RL 10 kΩ) pada V+ 30 V |
| Tegangan keluaran rendah (VOL) | 5 mV tipikal · 20 mV maks. (V+ 5 V, RL 10 kΩ) |
| Disipasi daya maks. | 600 mW (TA 25 °C) |
| Resistansi termal (SOP-8L) | 189 °C/W (terpasang di PCB, udara diam) |
| Suhu kerja | 0 °C – +70 °C |
| Suhu penyimpanan | −65 °C – +150 °C |
| Konfigurasi kaki | 1 Output 1 · 2 Input inverting 1 · 3 Input non-inverting 1 · 4 GND · 5 Input non-inverting 2 · 6 Input inverting 2 · 7 Output 2 · 8 V+ |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Diodes Incorporated AP358 – Low Power Dual Operational Amplifiers (DS31007 Rev. 6-2, Juli 2010; LCSC C128760). Angka kelistrikan diukur pada TA 25 °C dan V+ 5 V kecuali disebutkan lain.
AP358 adalah op amp ganda yang setara fungsi dengan keluarga LM358, namun rentang suhu kerjanya 0 °C – +70 °C (kelas komersial). Untuk perangkat yang bekerja di suhu di bawah 0 °C atau di atas 70 °C, pilih versi industri.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
