Spesifikasi teknis
| Jenis | MOSFET daya P-channel, enhancement mode |
|---|---|
| Merek | APEC (Advanced Power Electronics Corp.) |
| Tegangan drain-source (VDS) | -40 V |
| Tegangan gate-source (VGS) | ±25 V |
| Arus drain kontinu (ID) | -26 A (TC 25 °C) · -16 A (TC 100 °C) |
| Arus drain pulsa (IDM) | -64 A |
| Disipasi daya (PD) | 44,6 W (TC 25 °C) |
| Resistansi termal | Rthj-c 2,8 °C/W · Rthj-a 110 °C/W |
| Suhu sambungan dan penyimpanan | -55 °C – +150 °C |
| Jumlah kanal | 1 |

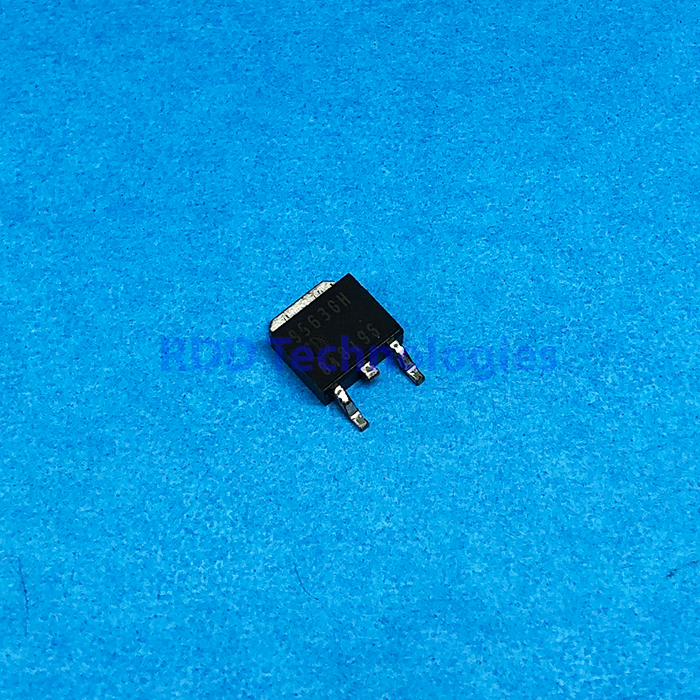

| Kemasan | TO-252 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet APEC AP9563H/J (kode dokumen 200227041), versi TO-252 (H). Akhiran “G” pada AP9563GH menandai versi bebas halogen dengan rating listrik yang sama. Nilai RDS(on) tidak kami tampilkan karena kondisi pengukurannya tidak tercantum jelas pada salinan datasheet yang kami periksa.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
