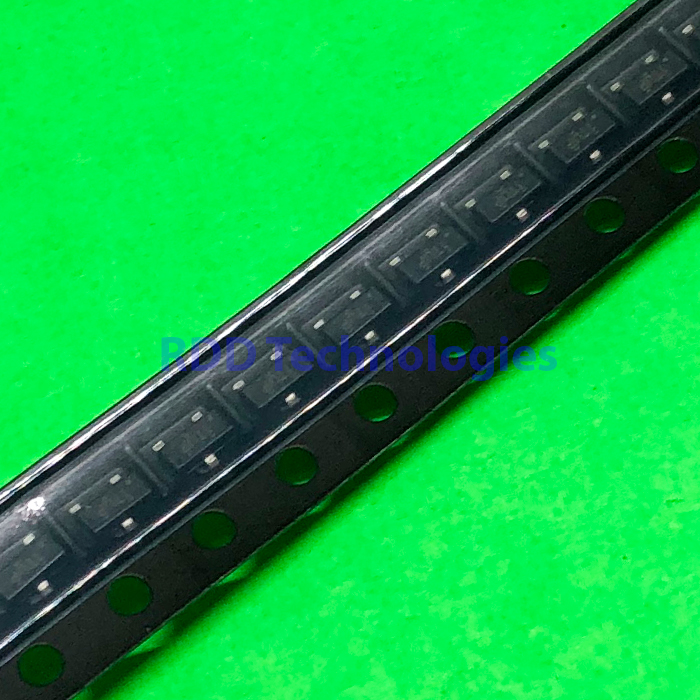

ATL431LIAIDBZR TI SOT23
Rp22.500
Stok 137
Spesifikasi teknis
| Jenis | Programmable shunt regulator (referensi tegangan presisi), arus diam rendah |
|---|---|
| Merek | Texas Instruments |
| Tegangan referensi (VREF) | 2,500 V typ (2,475 – 2,525 V, toleransi 1 %, kelas A; VKA = VREF, IKA 1 mA, TA 25 °C) |
| Deviasi VREF terhadap suhu | 6 mV typ / 17 mV maks (kelas I, rentang suhu penuh) |
| Arus katoda minimum (Imin) | 65 µA typ / 80 µA maks |
| Arus input referensi (Iref) | 0,2 µA typ / 0,4 µA maks |
| Arus katoda off-state (Ioff) | 0,1 µA typ / 1 µA maks (VKA 36 V) |
| Impedansi dinamis (|zKA|) | 0,3 Ω typ / 0,65 Ω maks (IKA 1 – 15 mA) |
| Tegangan katoda (VKA) | VREF – 36 V (kerja) · 37 V maks absolut |
| Arus katoda (IKA) | 0,08 – 15 mA (kerja) · 18 mA maks absolut |
| Suhu kerja (TA) | -40 °C – +85 °C (kelas I) |
| Resistansi termal (RθJA) | 371,7 °C/W (SOT-23) |
| Kemasan | SOT-23-3 (DBZ) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments ATL431LI / ATL432LI “High Bandwidth Low-Iq Programmable Shunt Regulator” (SLVSDU6D, Rev. D, November 2019).
Kode ATL431LIAIDBZR: kelas toleransi A (1 %), kelas suhu I (-40 °C – +85 °C), kemasan DBZ (SOT-23).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
