Spesifikasi teknis

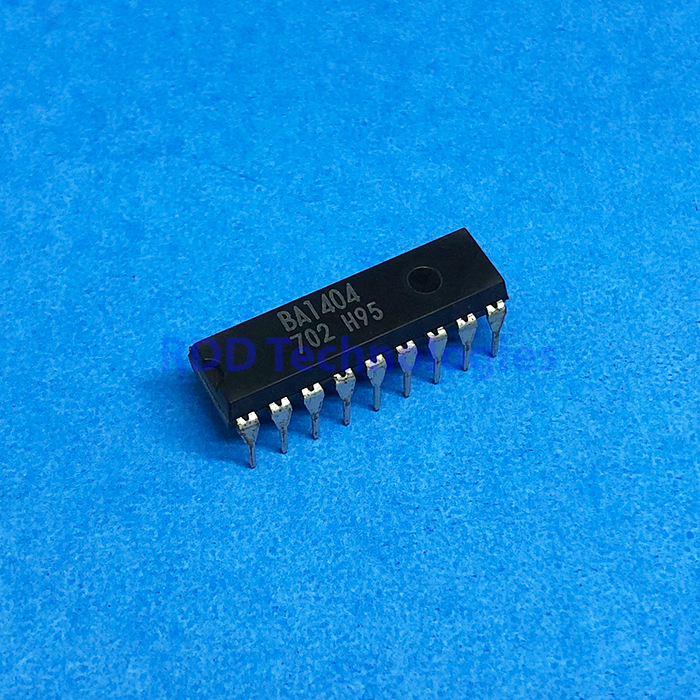

| Jenis | FM Stereo Transmitter (monolithic IC: stereo modulator, FM modulator dan transmitter dalam satu chip) |
|---|---|
| Merek | ROHM |
| Kode pabrikan | BA1404 |
| Kemasan / Package | DIP 18 pin, pitch 2,54 mm |
| Tegangan suplai kerja VCC | 1 – 2 V (tip. 1,25 V) |
| Arus diam IQ | Tip. 3 mA (0,5 – 5 mA) pada VCC = 1,25 V |
| Impedansi input ZIN | 360 – 720 Ω, tip. 540 Ω (fIN = 1 kHz) |
| Gain input GV | Min. 30 dB, tip. 37 dB (VIN = 0,5 mV) |
| Pemisahan kanal (Sep) | Min. 25 dB, tip. 45 dB |
| Suhu kerja | −25 – 75 °C |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi ROHM BA1404/BA1404F “FM Stereo Transmitter” (buku data ROHM “ICs for Audio Applications”, hlm. 1148–1149; salinan alldatasheet 35925, hasil pindai).
Batas maksimum tegangan dan disipasi daya tidak kami cantumkan karena angkanya tidak terbaca jelas pada salinan datasheet yang tersedia. Versi SMD-nya berkode BA1404F.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
