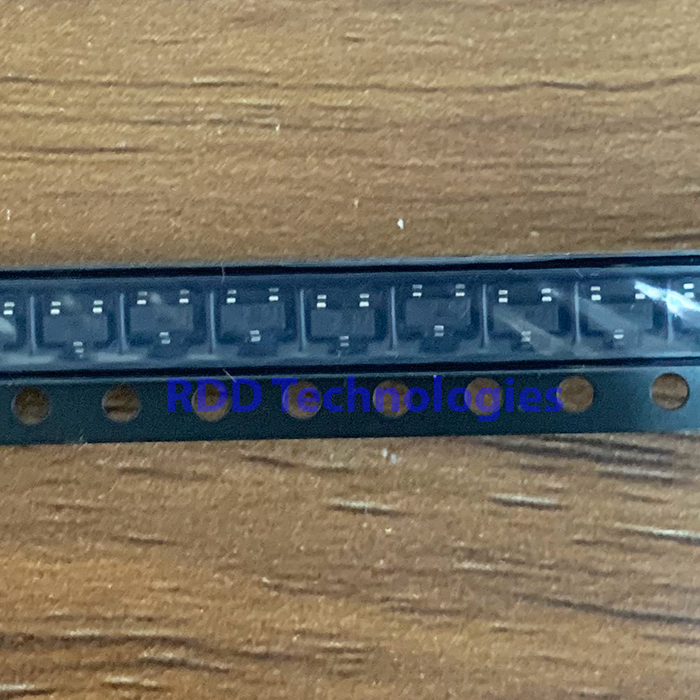

Name: BCV26 NXP SOT-23 - RDD Technologies
Brand: NXP
SKU: 15340-L7.8
Price: 3500 IDR
Availability: InStock

Spesifikasi teknis

Jenis	Transistor Darlington PNP
Merek	NXP / Nexperia
VCES	−30 V
VCBO	−40 V
VEBO	−10 V
Arus kolektor (IC)	−500 mA kontinu · −800 mA puncak
Disipasi daya (Ptot)	250 mW (TA ≤ 25 °C, PCB FR4)
hFE	Min. 4.000 (IC −1 mA) · min. 10.000 (IC −10 mA) · min. 20.000 (IC −100 mA); VCE −5 V
VCE(sat) maks.	−1 V (IC −100 mA, IB −0,1 mA)
VBE(on) maks.	−1,4 V (VCE −5 V, IC −10 mA)
fT	220 MHz (tipikal; VCE −5 V, IC −30 mA)
Suhu junction maks.	150 °C
Kode marking	FD* (* = kode lokasi produksi)
Konfigurasi kaki	1 Basis · 2 Emitor · 3 Kolektor
Kemasan	SOT-23 (TO-236AB)
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet NXP Semiconductors BCV26/BCV46 (PNP Darlington transistors, product data sheet 13 Januari 2004): tabel limiting values, karakteristik listrik dan informasi marking untuk BCV26.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
