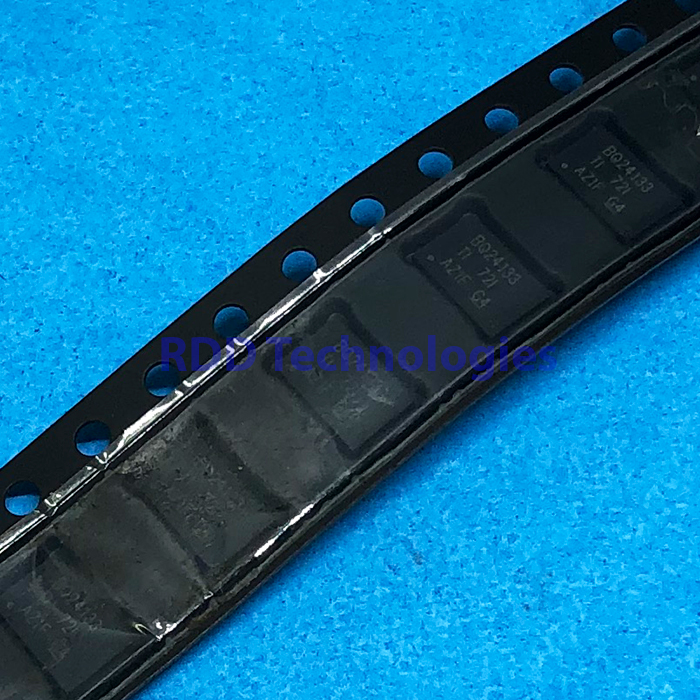

BQ24133RGYR TI VQFN
Rp25.000
Stok 18
Spesifikasi teknis
| Jenis | Charger baterai Li-ion / Li-polymer switch-mode stand-alone, MOSFET internal, power path selector |
|---|---|
| Merek | Texas Instruments |
| Jumlah sel | 1, 2 atau 3 sel (4,2 V/sel, dipilih lewat pin CELL) |
| Tegangan input | 4,5–17 V (kerja) · pin AVCC/ACP/ACN tahan 30 V · OVP input dapat diatur |
| Arus pengisian | Hingga 2,5 A (MOSFET sinkron internal) |
| Frekuensi switching | 1,6 MHz |
| Efisiensi | Hingga 92 % |
| Akurasi regulasi | Tegangan ±0,5 % · arus pengisian ±5 % · arus input ±6 % |
| Tahap pengisian | Pre-conditioning, arus konstan, tegangan konstan · terminasi pada 10 % arus fast charge |
| Fitur | Dynamic power management (DPM), timer pengaman, sensor suhu baterai (thermistor), status LED, deteksi baterai |
| Proteksi | Regulasi termal (TJ 120 °C), thermal shutdown, OVP input, pembatas arus cycle-by-cycle |
| Arus baterai tanpa adaptor | Kurang dari 15 µA |
| Kemasan | VQFN-24 (RGY, 3,5 × 5,5 mm, thermal pad) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments bq24133 (1.6-MHz Synchronous Switch-Mode Li-Ion and Li-Polymer Stand-Alone Battery Charger with Integrated MOSFETs and Power Path Selector, SLUSAF7B, Mei 2011): fitur, fungsi pin dan tabel absolute maximum ratings.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
