Spesifikasi teknis
| Jenis | Zener diode, surface mount |
|---|---|
| Merek | PANJIT |
| Kode marking | WA |
| Tegangan zener (VZ) | 5,6 V nominal (5,49 V min – 5,71 V maks, IZT 5 mA) |
| Impedansi zener | ZZT 40 Ω maks (IZT 5 mA) · ZZK 400 Ω maks (IZK 1 mA) |
| Arus bocor balik (IR) | 0,1 µA maks (VR 1,0 V) |
| Disipasi daya (PD) | 200 mW (TA 25 °C, FR-4, pad tembaga 100 cm²) |
| Resistansi termal (RθJA) | 650 °C/W (FR-4, pad minimum) |
| Suhu kerja dan penyimpanan (TJ) | -55 °C – +150 °C |
| Dimensi | badan 1,75–1,95 × 1,15–1,35 mm, tinggi 0,70–0,90 mm; panjang total 2,3–2,7 mm |
| Berat | ± 0,0041 g |

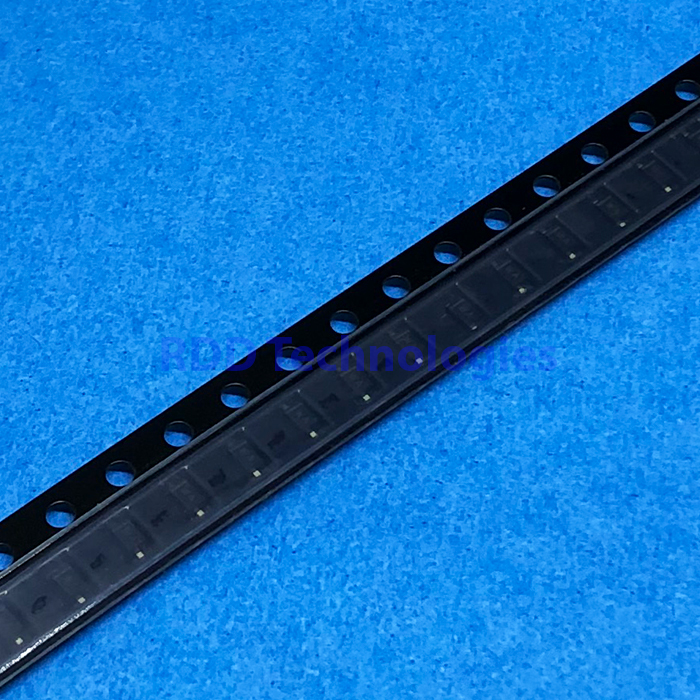

| Kemasan | SOD-323 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet PANJIT BZT52-B2V4S Series “Surface Mount Silicon Zener Diodes” (BZT52-B2V4S_SERIES-REV.08S, 15 Mei 2018).
Gelang pada badan menandai sisi katoda. Menurut datasheet, produk ini bebas timbal sesuai EU RoHS 2.0.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
