Spesifikasi teknis
| Jenis | Hall-effect linear current sensor, bidirectional |
|---|---|
| Sensitivitas | 66 mV/A (63 – 69 mV/A, VCC = 3,3 V) |
| Rentang arus input | ±20 A |
| Output saat arus nol | VCC / 2 (1,65 V typ at VCC = 3,3 V) |
| Rentang tegangan output | 0,33 – 2,97 V (VCC = 3,3 V) |
| Tegangan catu | 3,0 – 3,6 V |
| Arus catu | 5 mA typ, 8 mA max |
| Bandwidth | 80 kHz (-3 dB) |
| Waktu respons | 1 µs typ (tD), rise time 2 µs typ |
| Galat total | ±3 % max |
| Galat linearitas | 0,4 % typ, 1 % max |
| Resistansi konduktor | 1,5 mΩ typ, 1,8 mΩ max |
| Tegangan isolasi | 2000 VAC |
| Ketahanan ESD | 6000 V (HBM) |
| Suhu kerja | -40 °C – +125 °C |
| Kemasan | SOP-8 |
| Jenis pemasangan | Surface Mount |
Keterangan

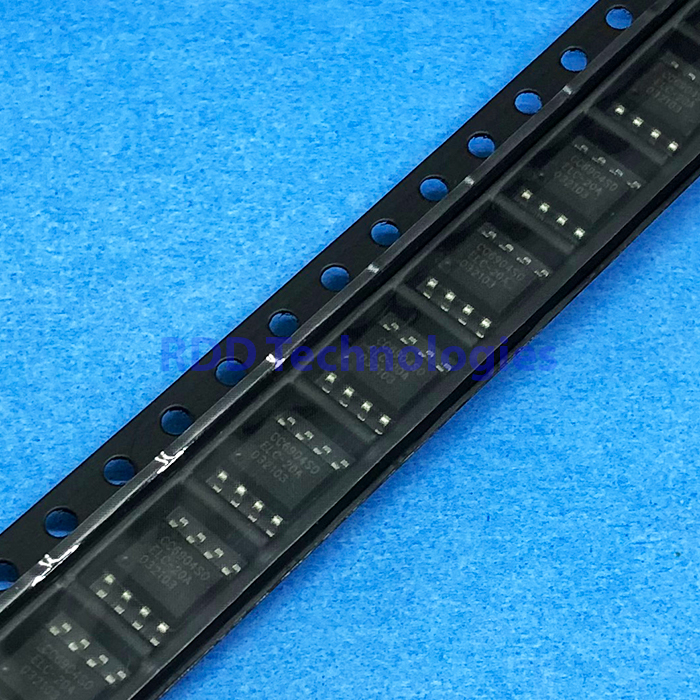

Spesifikasi di atas adalah data model CC6904SO-20A dari datasheet resmi CrossChip (Cross chip).
Sensor ini dirancang untuk catu 3,3 V. Datasheet yang tersedia dari pabrikan berstatus preliminary (rev 0.2).
Sumber data: datasheet resmi CrossChip Microsystems DS-CC6904 rev0.2, versi preliminary (salinan yang dihosting LCSC). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
