Spesifikasi teknis
| Jenis | Induktor daya SMD dengan pelindung magnetik (magnetically shielded power inductor) |
|---|---|
| Merek | Sumida |
| Seri | CDRH127 |
| Induktansi | 100 µH ± 20 % (kode 101) |
| Frekuensi ukur induktansi | 100 kHz |
| Ukuran | Maks. 12,3 × 12,3 mm, tinggi maks. 8,0 mm |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Sumida POWER INDUCTORS <SMD Type: CDRH Series>, Type CDRH127 / CDRH127/LD (www.sumida.com; datasheet tidak mencantumkan nomor revisi).

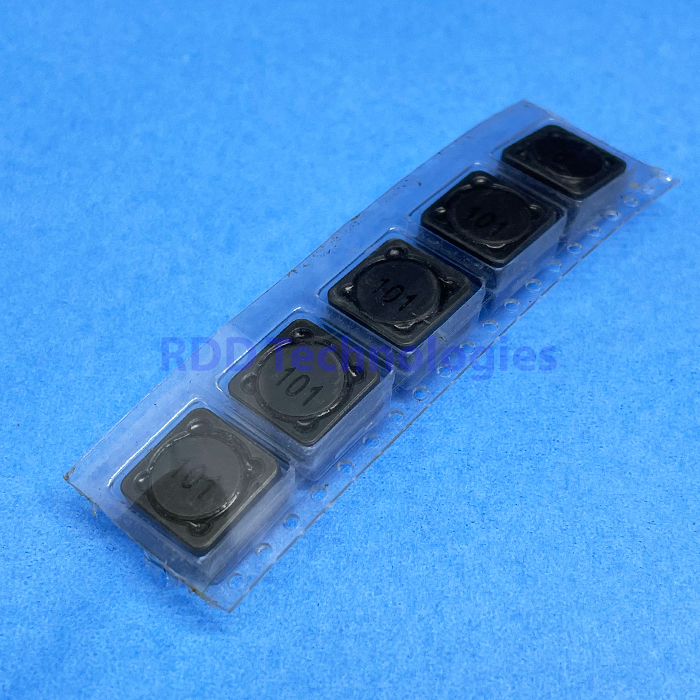

Seri CDRH127 memiliki dua versi 100 µH dengan ukuran dan cap “101” yang sama: CDRH127NP-101M (resistansi DC maks. 0,22 Ω, arus rating 1,70 A) dan CDRH127/LDNP-101M (resistansi DC maks. 151 mΩ, arus rating 2,10 A). Nama produk tidak menyebutkan versinya, sehingga resistansi DC dan arus rating tidak kami cantumkan di tabel; bila desain Anda bergantung pada nilai ini, gunakan angka yang lebih aman (1,70 A dan 0,22 Ω) atau hubungi kami. Menurut Sumida, arus rating adalah arus DC saat induktansi turun menjadi 75 % dari nilai nominal atau saat kenaikan suhu mencapai 40 °C, mana yang lebih kecil (Ta = 20 °C).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
