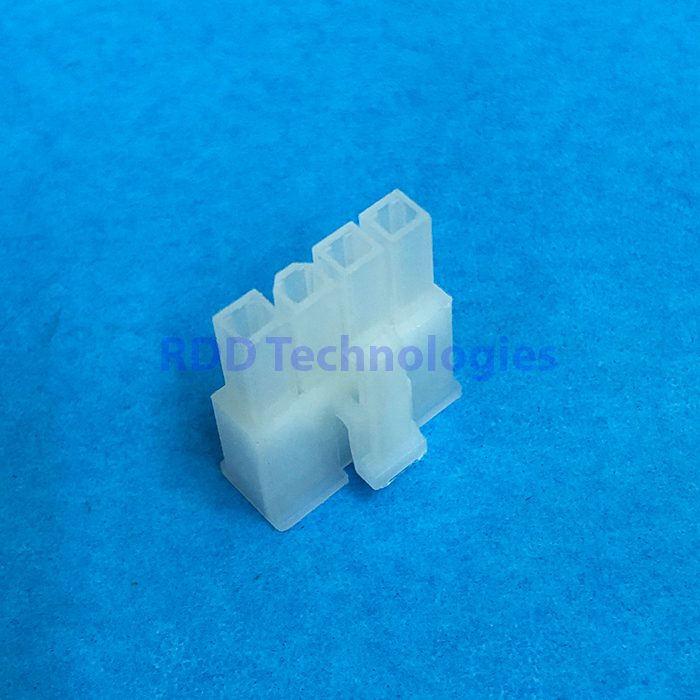

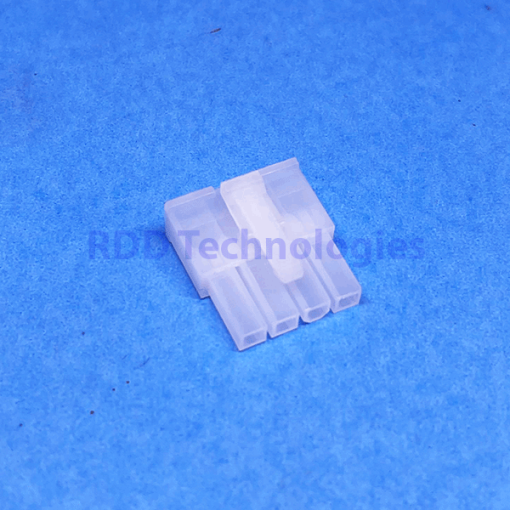

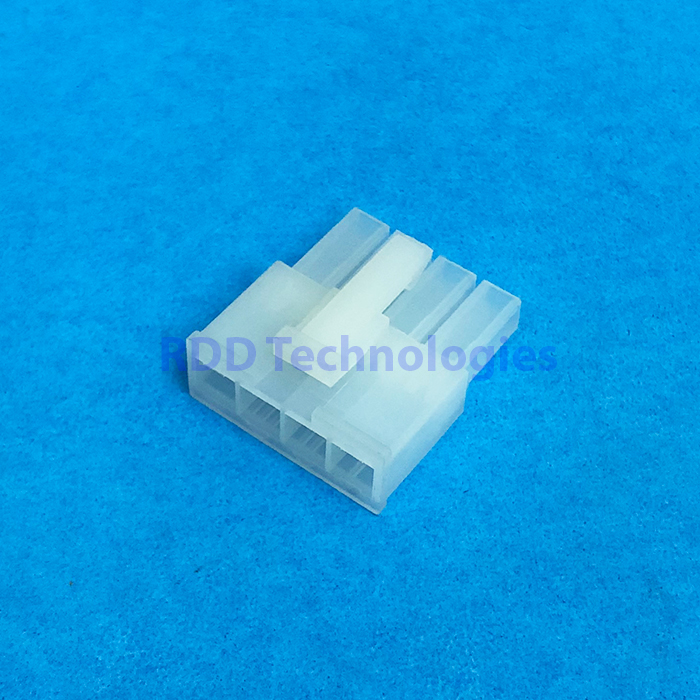

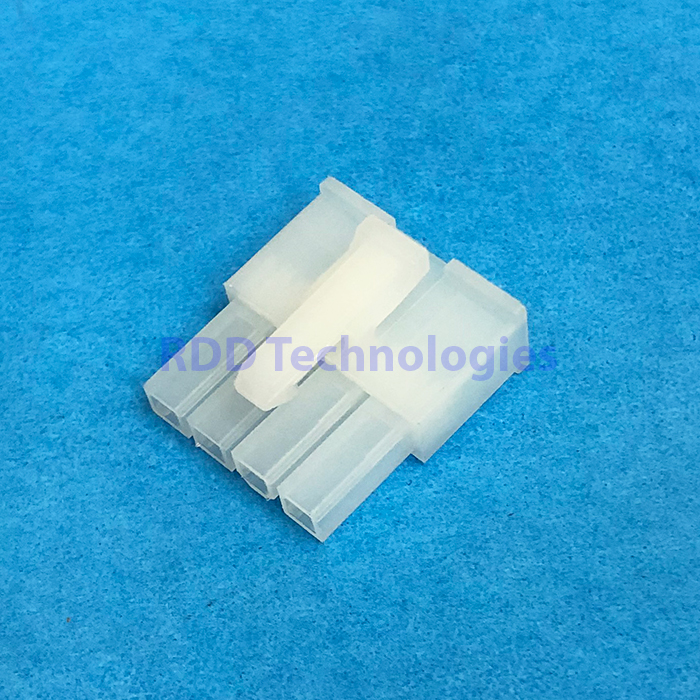

Connector 5557 1×4 Pin Untuk Kabel

Name: Connector 5557 1x4 Pin Untuk Kabel - RDD Technologies
SKU: 16422
Price: 2250 IDR
Availability: InStock

Rp2.250

Mini-Fit 4,20 mm tipe 5557, pitch 4,20 mm, 1×4 (4 pin). Arus maksimum 9 A per pin, 600 V AC/DC, kabel AWG 18 – 24. Pasangannya: Housing 5559 (male) atau header PCB 5569.

Stok 466

Quantity discounts

1-10	Rp2.250
11-25	Rp2.183
26-100	Rp2.138
101+	Rp2.070

SKU: 16422 Kategori: Wire to Board / Wire to Wire Connector

Deskripsi

RoHS:	No
Brand:	Generic
Termination Style:	Straight
No. of Pins:	4
Lead Spacing:	4.2 mm
No. Of Row:	1
Pin Structure:	1 x 4
Connector Series:	5557

Spesifikasi teknis

Seri	Mini-Fit 4,20 mm tipe 5557
Jarak antar pin (pitch)	4,20 mm
Jumlah pin	1×4 (4 pin)
Pemasangan	Untuk kabel (wire-to-board)
Arus maksimum	9 A per pin
Tegangan maksimum	600 V AC/DC
Ukuran kabel	AWG 18 – 24
Suhu kerja	-40°C s/d +105°C
Bahan housing	Nylon 66, UL94V-0
Terminal	Terminal female 5556
Pasangannya	Housing 5559 (male) atau header PCB 5569
Merek	Generic (setara seri, bukan merek asli)

Keterangan

Housing receptacle untuk kabel. Memakai terminal female 5556. Ini adalah konektor yang sama dengan konektor power ATX pada PSU komputer.

Tentang angka di atas: ini adalah spesifikasi standar seri Mini-Fit 4,20 mm sebagai acuan bentuk dan kompatibilitas. Produk ini buatan pabrikan umum (generic), bukan merek aslinya, sehingga performa sebenarnya bisa berbeda. Untuk jalur arus besar, beri margin dan jangan dirancang tepat pada batas maksimum.
