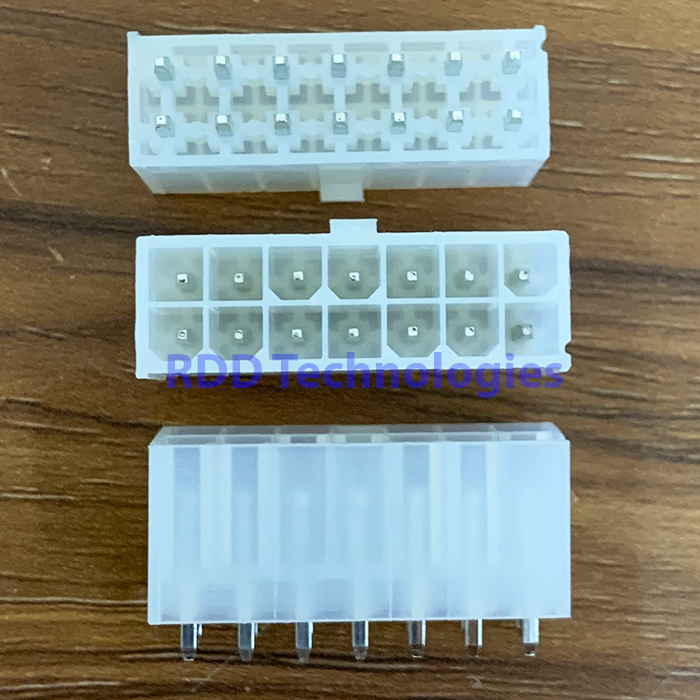

CONNECTOR 5569-2x7A STRAIGHT (FOR PCB)

CONNECTOR 5569-2x7A STRAIGHT (FOR PCB)

Rp4.500

Mini-Fit 4,20 mm tipe 5569, pitch 4,20 mm, 2×7 (14 pin), lurus (vertikal). Arus maksimum 9 A per pin, 600 V AC/DC, kabel —. Pasangannya: Housing 5557 (female, untuk kabel).

Stok 1996

SKU: 15501-RK4-2B.3B Kategori:
RoHS: No
Brand: Generic
Termination Style: Straight
No. of Pins: 14
Lead Spacing: 4.2 mm
No. Of Row: 2
Pin Structure: 2 x 7
Connector Series: 5569

Spesifikasi teknis

Seri Mini-Fit 4,20 mm tipe 5569
Jarak antar pin (pitch) 4,20 mm
Jumlah pin 2×7 (14 pin)
Pemasangan Untuk PCB (header)
Orientasi Lurus (vertikal)
Arus maksimum 9 A per pin
Tegangan maksimum 600 V AC/DC
Suhu kerja -40°C s/d +105°C
Bahan housing Nylon 66, UL94V-0
Terminal Pin header terpasang
Pasangannya Housing 5557 (female, untuk kabel)
Merek Generic (setara seri, bukan merek asli)

Keterangan

Header untuk dipasang di PCB. Pasangannya adalah housing 5557 yang sudah dipasang terminal female 5556.

Tentang angka di atas: ini adalah spesifikasi standar seri Mini-Fit 4,20 mm sebagai acuan bentuk dan kompatibilitas. Produk ini buatan pabrikan umum (generic), bukan merek aslinya, sehingga performa sebenarnya bisa berbeda. Untuk jalur arus besar, beri margin dan jangan dirancang tepat pada batas maksimum.
