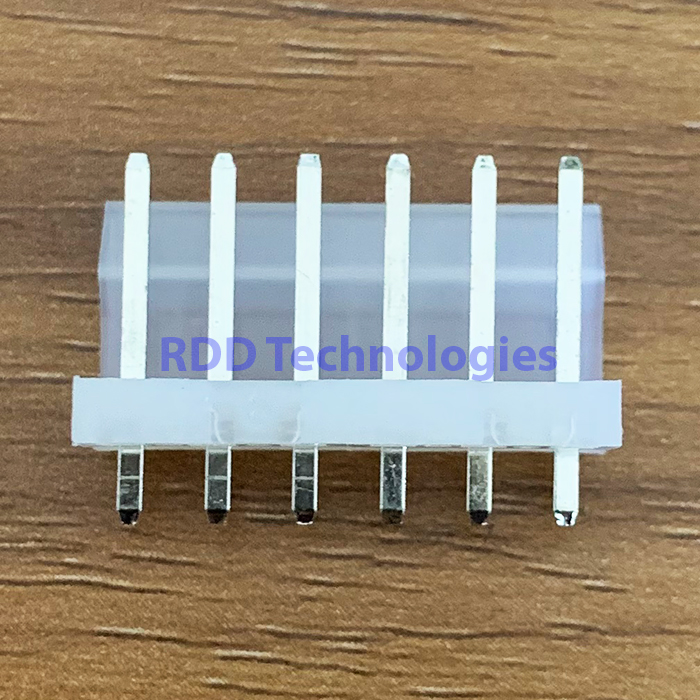

CONNECTOR CH3.96-6A MALE FOR PCB

CONNECTOR CH3.96-6A MALE FOR PCB

Rp1.200

CH 3.96, pitch 3,96 mm, 6 pin (1 baris), male. Arus maksimum 7 A per pin, 250 V AC/DC, kabel AWG 18 – 22. Pasangannya: Header PCB CH3.96 dengan jumlah pin sama.

Stok 551

SKU: 15100535-RK7-3F.2A Kategori:
RoHS: No
Brand: Generic
Termination Style: Straight
No. of Pins: 6
Lead Spacing: 3.96 mm
No. Of Row: 1
Pin Structure: 1 x 6
Connector Series: CH

Spesifikasi teknis

Seri CH 3.96
Jarak antar pin (pitch) 3,96 mm
Jumlah pin 6 pin (1 baris)
Tipe Male
Pemasangan Untuk PCB (header)
Arus maksimum 7 A per pin
Tegangan maksimum 250 V AC/DC
Ukuran kabel AWG 18 – 22
Suhu kerja -25°C s/d +85°C
Bahan housing Nylon 66, UL94V-0
Terminal Terminal crimp CH3.96
Pasangannya Header PCB CH3.96 dengan jumlah pin sama
Merek Generic (setara seri, bukan merek asli)

Keterangan

Konektor pitch besar untuk arus menengah. Setara VH.

Tentang angka di atas: ini adalah spesifikasi standar seri CH 3.96 sebagai acuan bentuk dan kompatibilitas. Produk ini buatan pabrikan umum (generic), bukan merek aslinya, sehingga performa sebenarnya bisa berbeda. Untuk jalur arus besar, beri margin dan jangan dirancang tepat pada batas maksimum.
