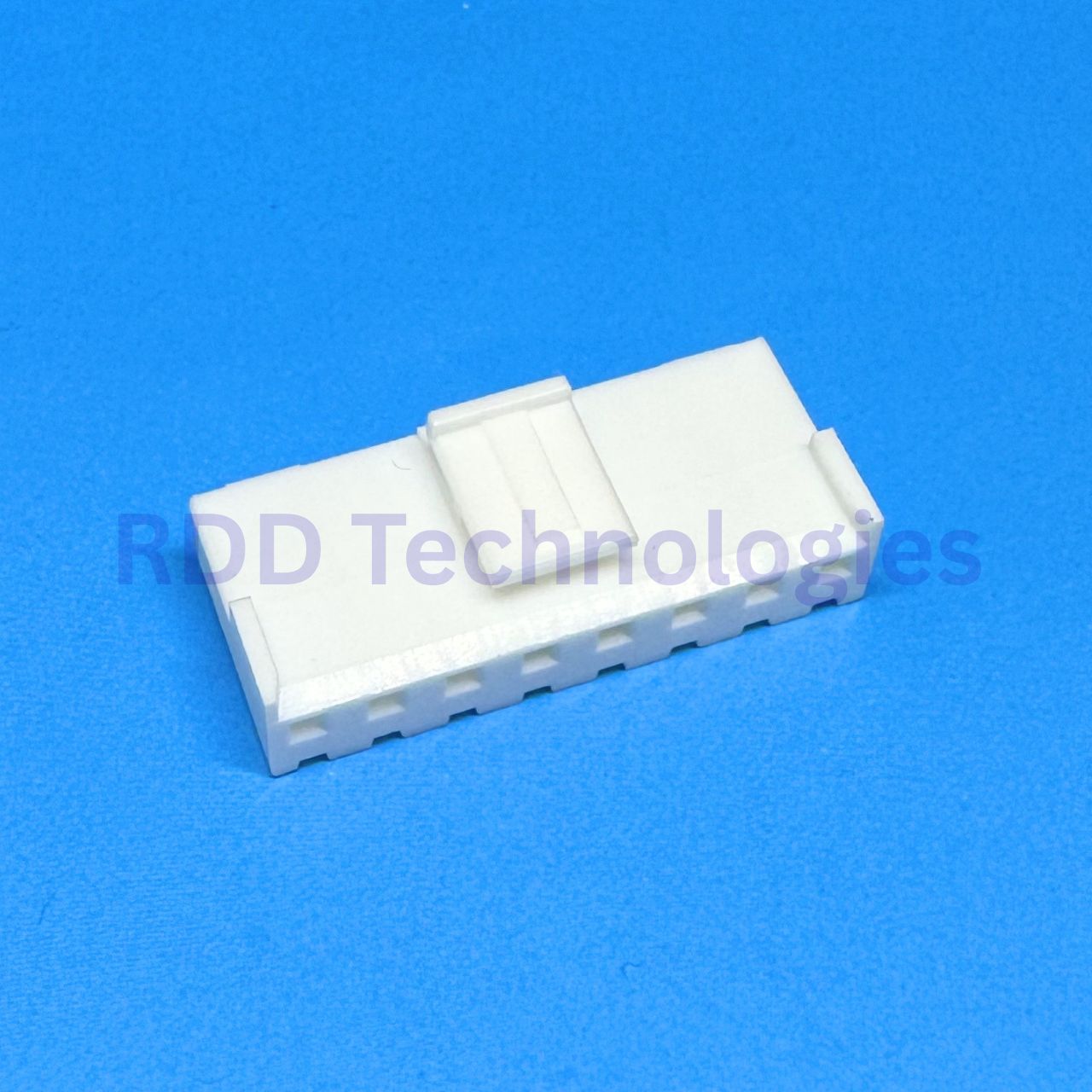

Connector VH 8 Pin Untuk Kabel VH-8Y - Gambar 2

Connector VH 8 Pin Untuk Kabel VH-8Y

Name: Connector VH 8 Pin Untuk Kabel VH-8Y - RDD Technologies
SKU: 17530
Price: 1600 IDR
Availability: InStock

Rp1.600

VH 3,96 mm, pitch 3,96 mm, 8 pin (1 baris), female. Arus maksimum 7 A per pin, 250 V AC/DC, kabel AWG 16 – 22. Pasangannya: Header PCB VH-×A.

Stok 500

SKU: 17530 Kategori: Wire to Board / Wire to Wire Connector

Deskripsi

RoHS:	No
Brand:	Generic
Termination Style:	Straight
No. of Pins:	8
Lead Spacing:	3.96 mm
No. Of Row:	1
Pin Structure:	1 x 8
Connector Series:	VH

Spesifikasi teknis

Seri	VH 3,96 mm
Jarak antar pin (pitch)	3,96 mm
Jumlah pin	8 pin (1 baris)
Tipe	Female
Pemasangan	Untuk kabel (wire-to-board)
Arus maksimum	7 A per pin
Tegangan maksimum	250 V AC/DC
Ukuran kabel	AWG 16 – 22
Suhu kerja	-25°C s/d +85°C
Bahan housing	Nylon 66, UL94V-0
Terminal	Terminal SVH-21T-P1.1
Pasangannya	Header PCB VH-×A
Merek	Generic (setara seri, bukan merek asli)

Keterangan

Konektor arus besar untuk jalur power supply dan motor. Angka 7 A adalah rating resmi datasheet seri VH; sebagian penjual mencantumkan 10 A, jadi rancang dengan angka 7 A agar aman.

Tentang angka di atas: ini adalah spesifikasi standar seri VH 3,96 mm sebagai acuan bentuk dan kompatibilitas. Produk ini buatan pabrikan umum (generic), bukan merek aslinya, sehingga performa sebenarnya bisa berbeda. Untuk jalur arus besar, beri margin dan jangan dirancang tepat pada batas maksimum.
