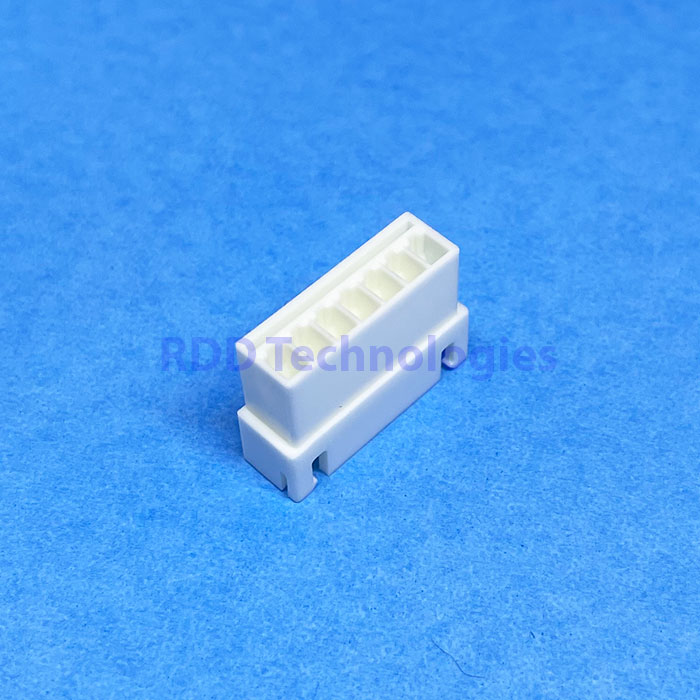

Connector XH 7 Pin Untuk Menyambung Kabel (XH-7YR)

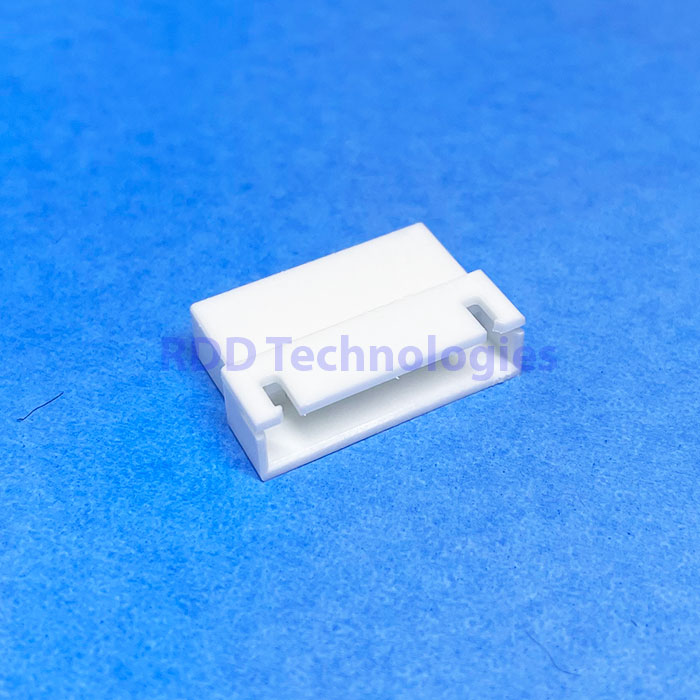

Connector XH 7 Pin Untuk Menyambung Kabel (XH-7YR) - Gambar 2

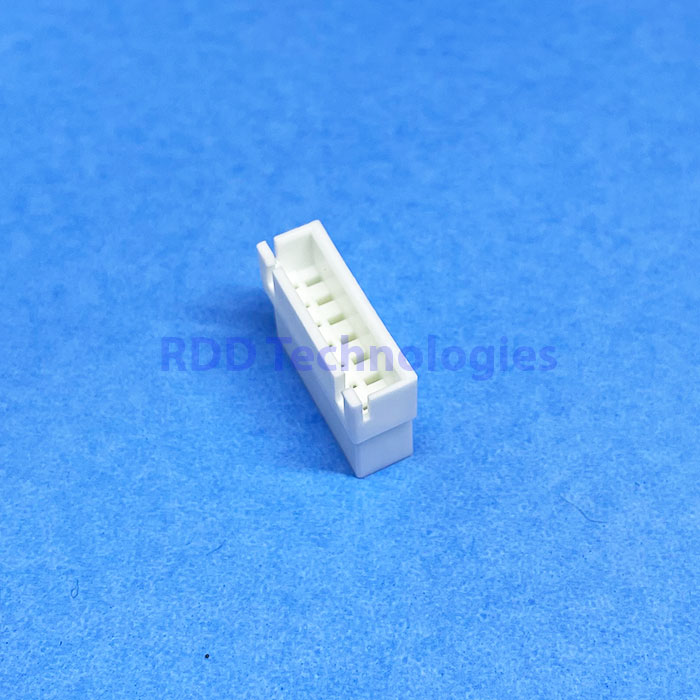

Connector XH 7 Pin Untuk Menyambung Kabel (XH-7YR) - Gambar 3

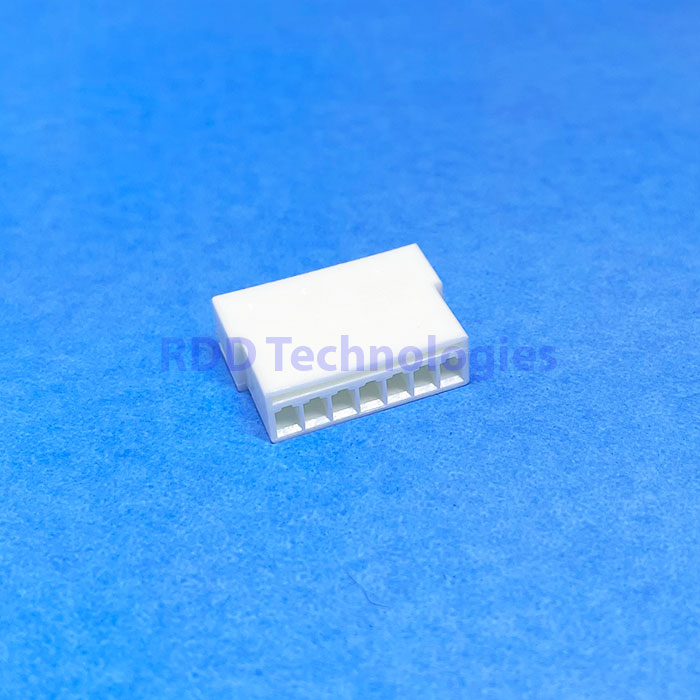

Connector XH 7 Pin Untuk Menyambung Kabel (XH-7YR) - Gambar 4

Connector XH 7 Pin Untuk Menyambung Kabel (XH-7YR)

Name: Connector XH 7 Pin Untuk Menyambung Kabel (XH-7YR) - RDD Technologies
SKU: 17122
Price: 1900 IDR
Availability: InStock

Rp1.900

XH 2,50 mm, pitch 2,50 mm, 7 pin (1 baris). Arus maksimum 3 A per pin, 250 V AC/DC, kabel AWG 22 – 30. Pasangannya: Header PCB B×B-XH-A (lurus) atau S×B-XH-A (bengkok 90°).

Stok 970

SKU: 17122 Kategori: Wire to Board / Wire to Wire Connector

Deskripsi

Brand	:	Generic
Series	:	XH Wire to Wire
Contact resistance	:	20mΩ max
Pitch	:	2.54mm
Number Of Row	:	1
Number of Pin Per Row	:	7
Color	:	White
Temperature Range	:	-25 DegC – 85 DegC
Applicable Wires Size	:	AWG30 – AWG22
Voltage Rating	:	250VAC /DC

Spesifikasi teknis

Seri	XH 2,50 mm
Jarak antar pin (pitch)	2,50 mm
Jumlah pin	7 pin (1 baris)
Arus maksimum	3 A per pin
Tegangan maksimum	250 V AC/DC
Ukuran kabel	AWG 22 – 30
Suhu kerja	-25°C s/d +85°C
Bahan housing	Nylon 66, UL94V-0
Terminal	Terminal SXH-001T-P0.6
Pasangannya	Header PCB B×B-XH-A (lurus) atau S×B-XH-A (bengkok 90°)
Merek	Generic (setara seri, bukan merek asli)

Keterangan

Konektor wire-to-board paling umum untuk elektronika hobi dan industri ringan. Punya kunci pengaman agar tidak lepas sendiri.

Tentang angka di atas: ini adalah spesifikasi standar seri XH 2,50 mm sebagai acuan bentuk dan kompatibilitas. Produk ini buatan pabrikan umum (generic), bukan merek aslinya, sehingga performa sebenarnya bisa berbeda. Untuk jalur arus besar, beri margin dan jangan dirancang tepat pada batas maksimum.
