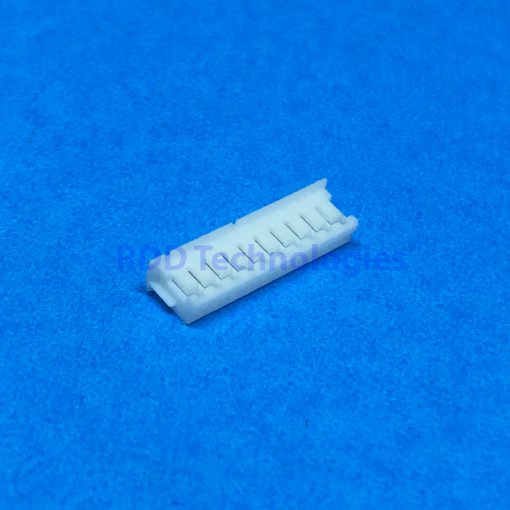

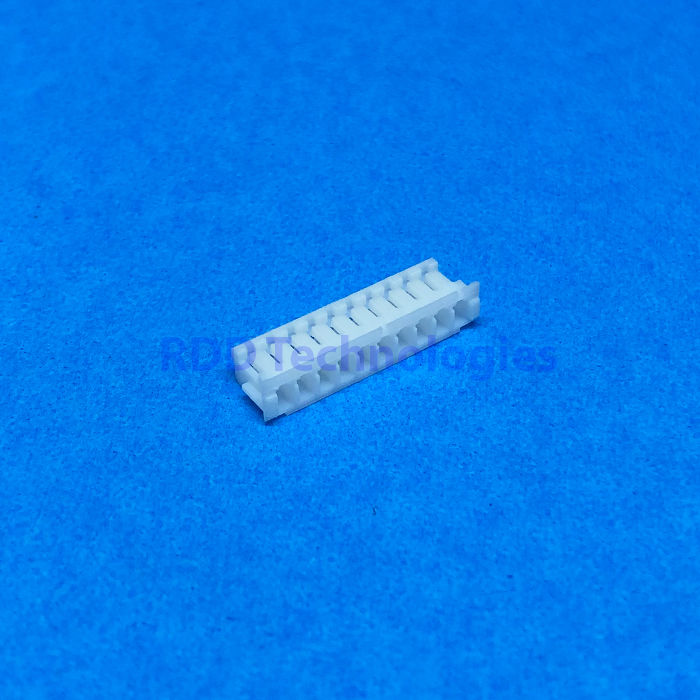

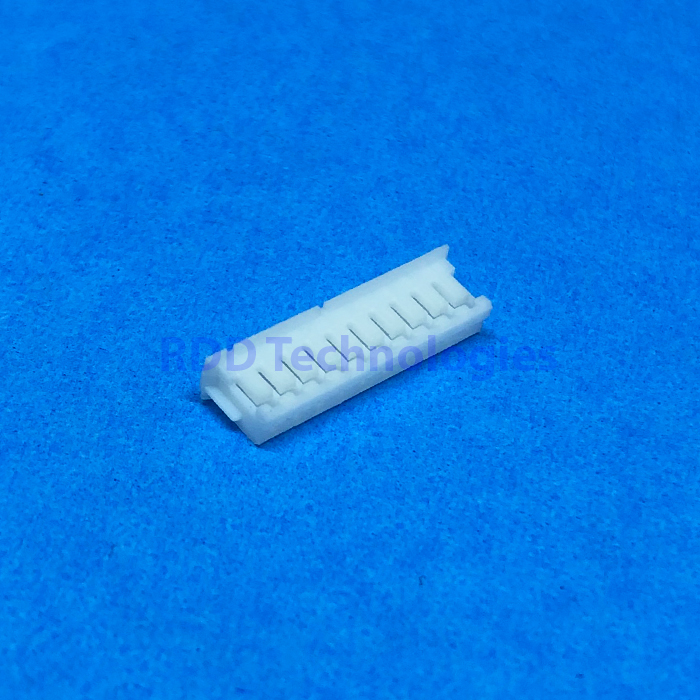

Connector ZH 10 Pin Untuk Kabel – ZH1.5-10Y

Rp1.600

ZH 1,50 mm, pitch 1,50 mm, 10 pin (1 baris), female. Arus maksimum 1 A per pin, 50 V AC/DC, kabel AWG 26 – 32. Pasangannya: Header PCB B×B-ZR (lurus) atau S×B-ZR (bengkok 90°).

Stok 264

SKU: 16629 Kategori:
Brand : Generic
Series : ZH
Function : Connector Housing
Pitch : 1.5mm
Number Of Row : 1
Number of Pin Per Row : 10
Color : White
Applicable Wires Size : AWG30

Spesifikasi teknis

Seri ZH 1,50 mm
Jarak antar pin (pitch) 1,50 mm
Jumlah pin 10 pin (1 baris)
Tipe Female
Pemasangan Untuk kabel (wire-to-board)
Arus maksimum 1 A per pin
Tegangan maksimum 50 V AC/DC
Ukuran kabel AWG 26 – 32
Suhu kerja -25°C s/d +85°C
Bahan housing Nylon 66, UL94V-0
Terminal Terminal SZH-002T-P0.5
Pasangannya Header PCB B×B-ZR (lurus) atau S×B-ZR (bengkok 90°)
Merek Generic (setara seri, bukan merek asli)

Keterangan

Salah satu konektor through-hole dengan pitch terkecil di kelasnya. Untuk sinyal arus rendah, bukan untuk jalur daya.

Perhatian: arus maksimum 1 A per pin. Konektor ini untuk jalur sinyal atau daya kecil. Jangan dipakai untuk jalur power arus besar.

Tentang angka di atas: ini adalah spesifikasi standar seri ZH 1,50 mm sebagai acuan bentuk dan kompatibilitas. Produk ini buatan pabrikan umum (generic), bukan merek aslinya, sehingga performa sebenarnya bisa berbeda. Untuk jalur arus besar, beri margin dan jangan dirancang tepat pada batas maksimum.
