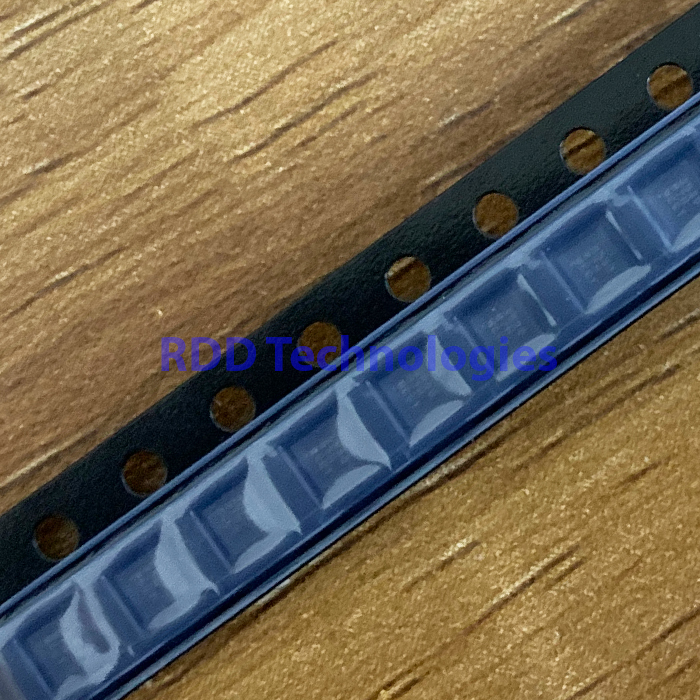

CSD25310Q2 TI WSON-6 P-CHAN. MOSFET
Rp12.000
MOSFETs 20-V P-CH NexFET Pwr MOSFET
Stok 98
Spesifikasi teknis
| Jenis | MOSFET daya P-channel NexFET |
|---|---|
| Merek | Texas Instruments |
| Tegangan drain-source (VDS) | -20 V |
| Tegangan gate-source (VGS) | ±8 V |
| Arus drain kontinu (ID) | -9,6 A (batas kemasan -20 A) |
| Arus drain pulsa (IDM) | 48 A (pulsa 10 µs, duty cycle ≤ 2 %) |
| Tegangan ambang gate (VGS(th)) | -0,55 V minimum, -0,85 V tipikal, -1,10 V maksimum (VDS = VGS, IDS -250 µA) |
| RDS(on) | 23,9 mΩ maksimum (19,9 mΩ tipikal) pada VGS -4,5 V; 32,5 mΩ maksimum (27,0 mΩ tipikal) pada VGS -2,5 V; 89,0 mΩ maksimum (59,0 mΩ tipikal) pada VGS -1,8 V — semuanya pada IDS -5 A |
| Transkonduktansi (gfs) | 34 S pada VDS -16 V, IDS -5 A |
| Muatan gate total (Qg) | 3,6 nC pada VGS -4,5 V |
| Muatan gate-drain (Qgd) | 0,5 nC |
| Kapasitansi masukan (Ciss) | 504 pF tipikal, 655 pF maksimum (VGS 0 V, VDS -10 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 281 pF tipikal, 365 pF maksimum |
| Kapasitansi transfer balik (Crss) | 16,7 pF tipikal, 21,7 pF maksimum |
| Resistansi gate seri (Rg) | 1,9 Ω |
| Disipasi daya (PD) | 2,9 W |
| Resistansi termal junction-ambient (RθJA) | 43 °C/W pada tembaga 1 in² (2 oz) di PCB FR4 tebal 0,060 inci |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Kepatuhan RoHS | RoHS compliant, halogen free, Pb-free (dinyatakan pada datasheet) |
| Jumlah kanal | 1 |
| Kemasan | SON 2 mm × 2 mm (WSON-6) |
| Jenis pemasangan | SMD/SMT |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments CSD25310Q2 (SLPS459A, Januari 2014, revisi Juni 2014).
Komponen ini P-channel, sehingga datasheet menuliskan tegangan dan arusnya sebagai angka negatif. Tanda minus menunjukkan arah, bukan nilai yang lebih kecil.
Angka arus drain -20 A yang sering dikutip adalah batas kemasan, bukan arus kerja komponen. Arus kontinu yang dijamin adalah -9,6 A.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet Texas Instruments, salinan melalui LCSC, C468254.
