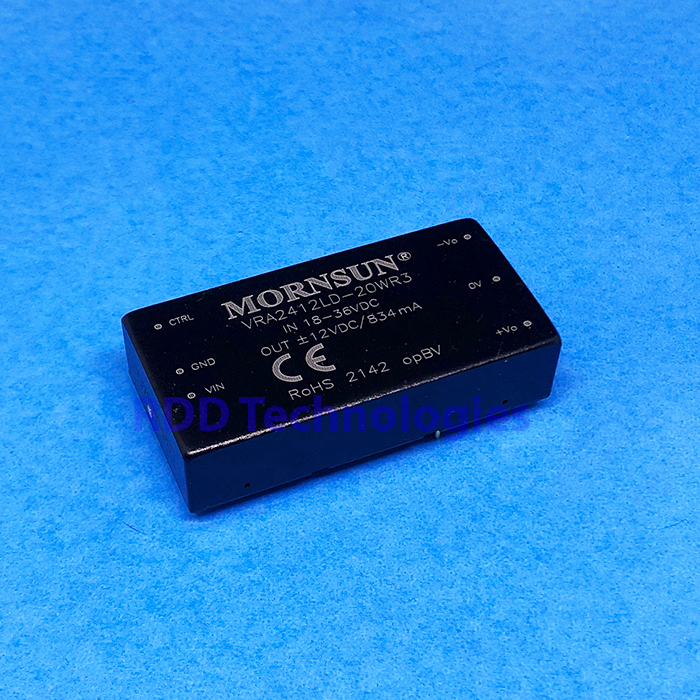

DC TO DC CONV. 24 TO 12V MORNSUN VRA2412LD-20WR3

Spesifikasi teknis

Merek	MORNSUN
Kode pabrikan	VRA2412LD-20WR3
Jenis	DC-DC converter terisolasi dan teregulasi, input lebar, output ganda (dual)
Tegangan input	24 V DC nominal (18 – 36 V DC)
Tegangan output	± 12 V DC
Arus output	± 834 mA maks.
Daya output	20 W
Beban kapasitif maks.	800 µF
Akurasi tegangan output	± 1 % tipikal, ± 3 % maks.
Ripple & noise	50 mVp-p tipikal, 100 mVp-p maks.
Proteksi hubung singkat	Hiccup, kontinu, pulih otomatis
Fungsi kontrol (Ctrl)	Hidup: Ctrl dibiarkan terbuka atau TTL high (3,5 – 12 V DC). Mati: Ctrl ke GND atau low (0 – 1,2 V DC)
Tegangan isolasi	1.500 V DC (input-output, 1 menit)
Suhu kerja	−40 – +85 °C
Suhu penyimpanan	−55 – +125 °C

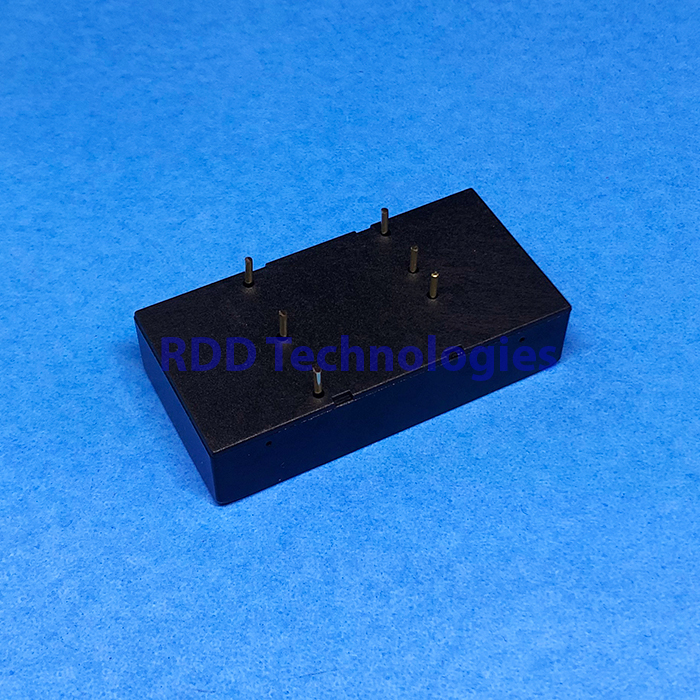

Kemasan / Package	DIP, horizontal tanpa heat sink, 50,80 × 25,40 × 11,80 mm

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet resmi MORNSUN VRA_LD-20WR3 & VRB_LD-20WR3 Series (2016.09.08-A/1, salinan dari mantech.co.za) dan edisi terbaru berbahasa Tionghoa di mornsun.cn; angka di atas sama pada kedua edisi.

Modul ini mengeluarkan dua tegangan, +12 V dan −12 V, terhadap titik 0 V. Efisiensi tidak kami cantumkan karena angkanya berbeda antar-edisi datasheet.

Angka yang kami tampilkan adalah nilai yang tercantum jelas untuk kode ini. Untuk kurva derating dan detail pemasangan, silakan minta datasheet lengkapnya kepada kami.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
