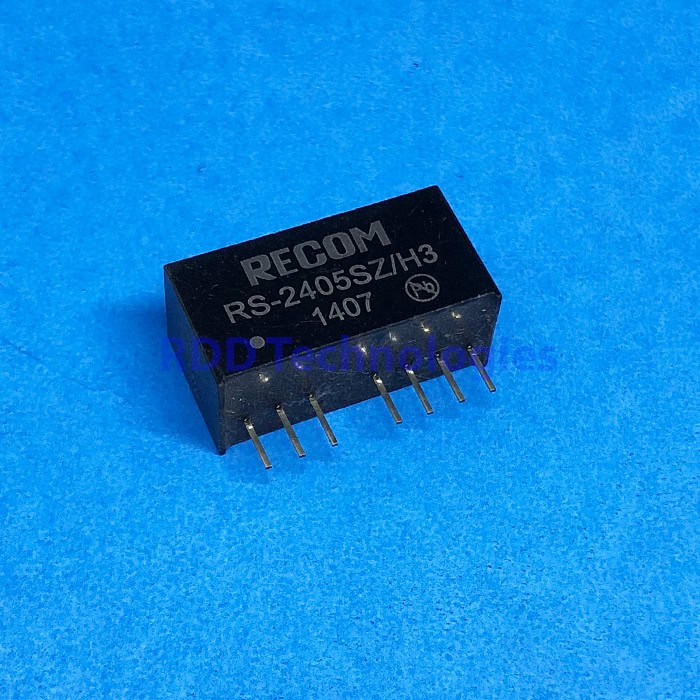

DC to DC Conv RS-2405SZ/H3
Rp351.757
Stok 6
Spesifikasi teknis
| Jenis | DC/DC converter terisolasi 2 W, satu keluaran teregulasi (ECONOLINE seri RS) |
|---|---|
| Merek | RECOM |
| Kode pabrikan | RS-2405SZ/H3 |
| Tegangan input | 9 – 36 V DC (input 4:1, tipe 24) |
| Tegangan keluaran | 5 V DC |
| Arus keluaran | 400 mA |
| Efisiensi (beban penuh, tipikal) | 80 % |
| Beban kapasitif maks. | 1.000 µF |
| Akurasi keluaran (tipikal) | ± 2 % |
| Regulasi line maks. | ± 0,5 % |
| Regulasi beban maks. (20 – 100 %) | ± 0,5 % |
| Beban minimum | 10 % |
| Ripple dan noise maks. (20 MHz) | 50 mVp-p |
| Arus diam (input nominal, tipikal) | 25 mA |
| Tegangan isolasi (/H3) | 3.000 V DC (uji 1 detik); 1.500 V AC 60 Hz (rated 1 menit) |
| Resistansi isolasi | 1 GΩ min. |
| Proteksi hubung-singkat | Kontinu |
| Remote ON/OFF | Pin CTRL: terbuka = ON, tegangan high = OFF |
| Suhu kerja | −40 – +75 °C (tipe input 4:1) |
| Kemasan / Package | SIP8 (7 kaki, tanpa pin 4) |
| Konfigurasi kaki | 1 −Vin, 2 +Vin, 3 CTRL, 5 NC, 6 +Vout, 7 −Vout, 8 NC (jangan disambung) |
| Berat | 4,7 g |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi RECOM RS-S_D(Z) Series (REV: 2/2017; LCSC C7299463): selection guide, specifications dan pin connections.
Akhiran /H3 berarti versi isolasi 3 kV DC; menurut RECOM versi /H juga bersertifikat EN-60601-1 (aplikasi medis).
Modul memerlukan beban minimal 10 % agar regulasi sesuai spesifikasi; tanpa beban modul tidak rusak, tetapi angka di atas mungkin tidak terpenuhi.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
