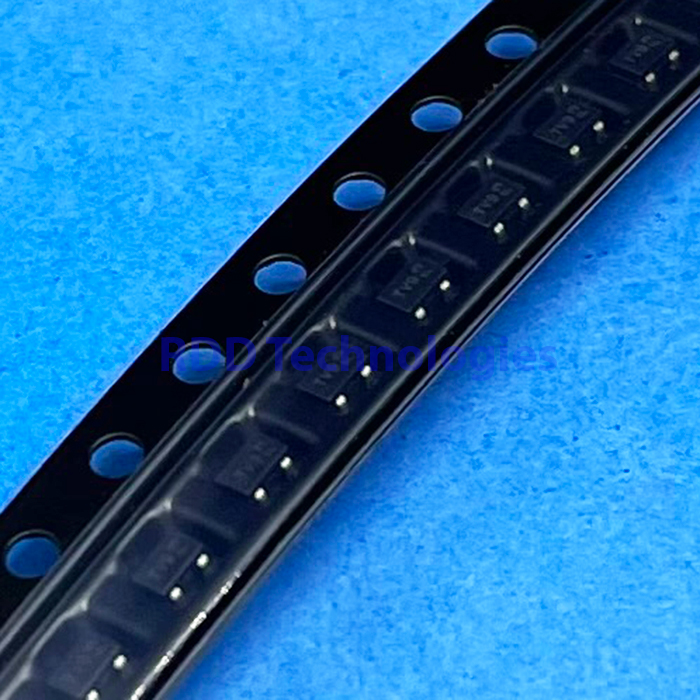

DESD1P0RFWQ-7 DIODES SOT323
Rp5.000
Stok 13
Spesifikasi teknis
| Jenis | ESD protection diode array, kapasitansi rendah (2 dioda anti-paralel) |
|---|---|
| Merek | Diodes Incorporated |
| Kode marking | TV9 |
| Kualifikasi | AEC-Q101 (versi otomotif DESD1P0RFWQ-7) |
| Tegangan kerja balik (VRWM) | 70 V maks |
| Arus balik (IRM) | 100 nA maks (VRM 70 V) |
| Arus pulsa puncak (IPP) | 15 A (8/20 µs) |
| Proteksi ESD (IEC 61000-4-2) | ±30 kV kontak · ±30 kV udara |
| Tegangan clamping maju (VFC) | 2 V typ / 6 V maks (IPP 3 A) · 4 V typ / 8 V maks (IPP 10 A) |
| Kapasitansi (CT) | 1 pF typ / 1,5 pF maks per dioda · 1,7 pF typ / 2,5 pF maks anti-paralel (VR 0 V, 1 MHz) |
| Disipasi daya (PD) | 200 mW (FR-4, pad minimum) |
| Resistansi termal (RθJA) | 625 °C/W |
| Suhu kerja dan penyimpanan (TJ, TSTG) | -65 °C – +150 °C |
| Berat | ± 0,006 g |
| Kemasan | SOT323 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Diodes Incorporated DESD1P0RFW “Low Capacitance, ESD Protection Diode Array” (DS35278, versi terakhir di diodes.com).
Catatan: datasheet terbaru dari Diodes Incorporated bertanda “OBSOLETE – PART DISCONTINUED”. Stok kami adalah stok yang tersisa.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
