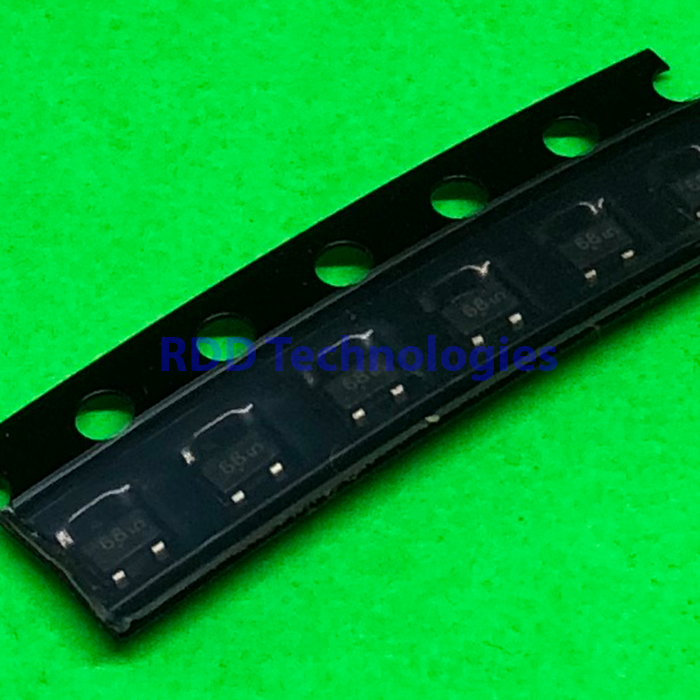

DF3A6.8FUT1G ON SC-70-3
Rp3.152
Stok 398
Spesifikasi teknis
| Jenis | Dual zener ESD protection diode, common anode (2 jalur) |
|---|---|
| Merek | onsemi |
| Kode marking | 68 |
| Tegangan zener (VZ) | 6,4 V min · 6,8 V typ · 7,2 V maks (IZT 5 mA) |
| Impedansi kerja | ZZT 50 Ω maks (IZT 5 mA) · ZZK 200 Ω maks (IZK 0,5 mA) |
| Arus bocor balik (IR) | 0,5 µA maks (VRWM 5 V) |
| Tegangan maju (VF) | 0,8 V typ, 0,9 V maks (IF 10 mA) |
| Tegangan clamping maks (VC) | 9,6 V (IPP 2,0 A) · 16 V (IPP 9,37 A) |
| Daya puncak (PPK) | 150 W (pulsa 20 µs, TA 25 °C) |
| Proteksi ESD | 16 kV HBM · 30 kV kontak · 30 kV udara (IEC 61000-4-2) |
| Disipasi daya (PD) | 200 mW (turun 1,6 mW/°C di atas 25 °C) |
| Resistansi termal (RθJA) | 618 °C/W |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Kemasan | SC-70 / SOT-323 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi DF3A6.8FUT1 “Zener ESD Protection Diode, Dual Common Anode Zeners for ESD Protection” (DF3A6.8FUT1/D, Rev. 3, November 2024).
Nilai listrik di atas berlaku per dioda (rangkaian pin 1 ke 3 atau pin 2 ke 3). Akhiran T1G berarti reel isi 3.000 pcs, bebas timbal (Pb-free).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
