Spesifikasi teknis

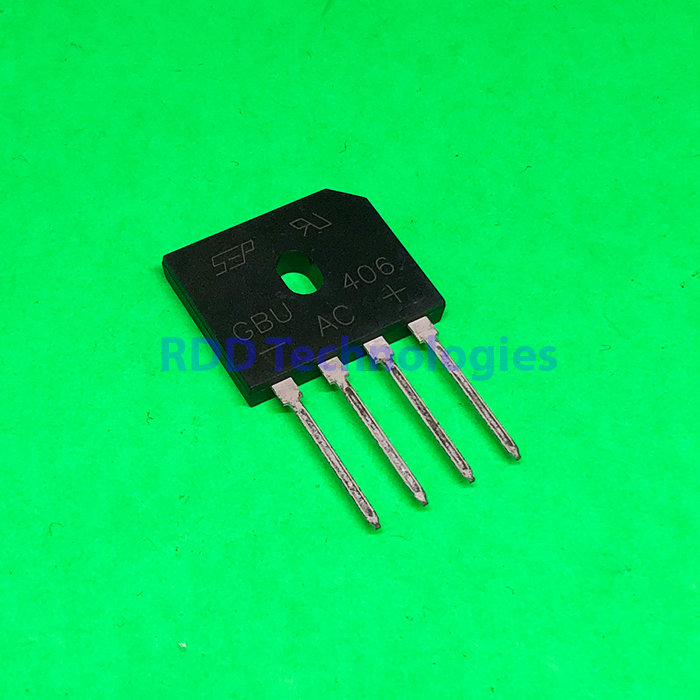

| Jenis | Dioda jembatan (bridge rectifier) satu fasa 4 A |
|---|---|
| Merek | SEP |
| Tegangan balik puncak berulang (VRRM) | 600 V |
| Tegangan masukan RMS maks. (VRMS) | 420 V |
| Tegangan blok DC maks. (VDC) | 600 V |
| Arus keluaran rata-rata (IF(AV)) | 4,0 A (TA 100 °C) |
| Arus surge puncak (IFSM) | 150 A (setengah gelombang 8,3 ms) |
| Rating fusing (I²t) | 93 A²s (t < 8,3 ms) |
| Tegangan maju maks. (VF) | 1,1 V per kaki pada 4,0 A |
| Arus balik maks. (IR) | 5,0 µA (25 °C) · 500 µA (125 °C) |
| Resistansi termal tipikal (RθJA) | 2,2 °C/W per elemen (dipasang di PCB) |
| Suhu junction / penyimpanan | −55 °C – +150 °C |
| Dimensi bodi | 21,9 × 18,6 mm (tebal 3,55 mm) |
| Berat (sekitar) | 3,8 g |
| Kemasan | GBU, 4 kaki in-line |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet GBU4005 thru GBU410 yang tercantum untuk GBU406 merek SEP di distributor LCSC (C5127091): tabel maximum ratings, thermal dan electrical characteristics kolom GBU406. Datasheet tersebut tidak memuat logo produsen.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
