Spesifikasi teknis
| Jenis | Small signal switching diode |
|---|---|
| Merek | Fairchild Semiconductor |
| Kode marking | Gelang hitam (band pertama) |
| Tegangan balik puncak berulang (VRRM) | 100 V |
| Arus maju rata-rata (IO) | 200 mA |
| Arus maju DC (IF) | 300 mA |
| Arus maju puncak berulang (If) | 400 mA |
| Arus surja maju puncak non-repetitif (IFSM) | 1,0 A (pulsa 1,0 s) · 4,0 A (pulsa 1,0 µs) |
| Tegangan breakdown min (VR) | 100 V (IR 100 µA) · 75 V (IR 5,0 µA) |
| Tegangan maju maks (VF) | 1,0 V (IF 10 mA) |
| Arus bocor balik maks (IR) | 0,025 µA (VR 20 V) · 50 µA (VR 20 V, TA 150 °C) · 5,0 µA (VR 75 V) |
| Kapasitansi total maks (CT) | 4,0 pF (VR 0 V, f 1,0 MHz) |
| Waktu pemulihan balik maks (trr) | 4,0 ns (IF 10 mA, VR 6,0 V, Irr 1,0 mA, RL 100 Ω) |
| Disipasi daya (PD) | 500 mW |
| Resistansi termal (RθJA) | 300 °C/W |
| Suhu sambungan kerja (TJ) | -55 °C – +175 °C |
| Suhu penyimpanan (Tstg) | -65 °C – +200 °C |
| Kemasan | SOD-80 (LL-34) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi 1N914, 1N4148, FDLL914, FDLL4148 “Small Signal Diode” (Publication Order Number 1N914/D).

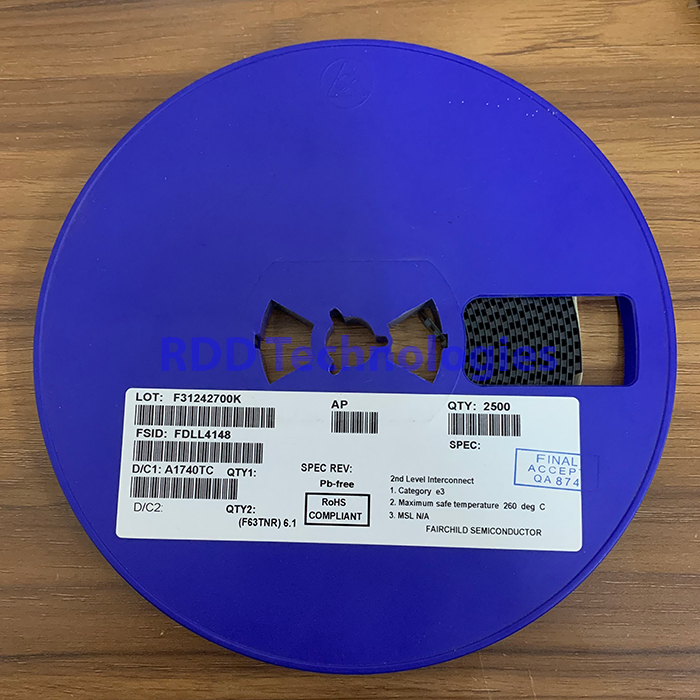

Gelang pertama (lebih lebar) menandai sisi katoda. Label reel pada foto produk menunjukkan FDLL4148 buatan Fairchild Semiconductor, yang kini menjadi bagian dari onsemi.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
